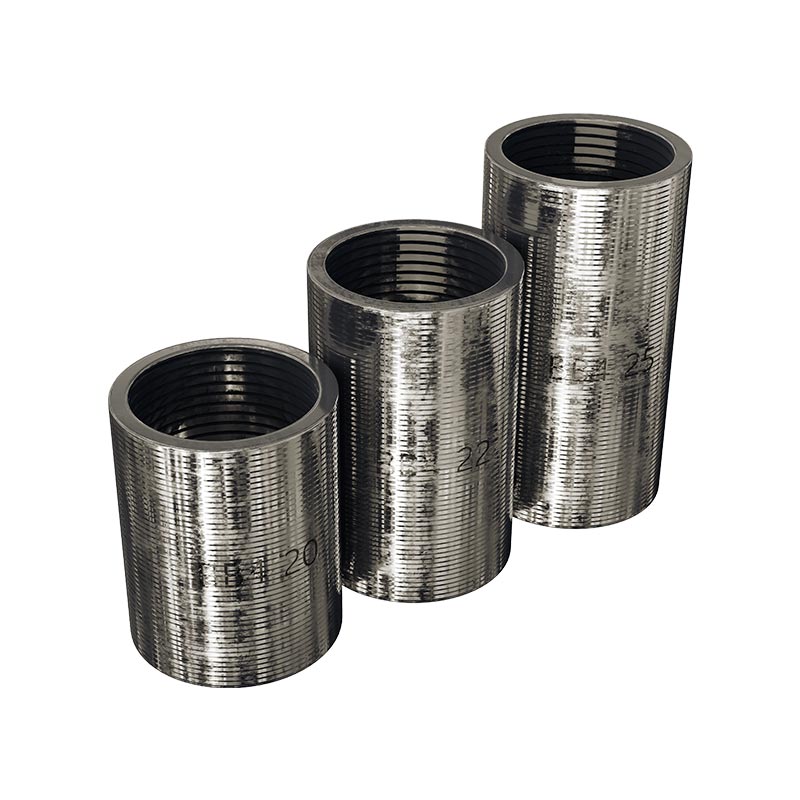

Кәсіби бұрандалы арматуралық розетка зауыты

SINOU бұрандалы арматуралық розетка - бұл әр түрлі қатты сұйықтықтарды бөлуге арналған ағынды су жабдықтарының негіздері үшін тәуелсіз зерттелген және шығарылған мақсатты екі жақты бұрандалы өтпелі фитинг. Көптеген экологиялық жабдық операторлары сүзгі пластинасының қысқыштарының, сорғы фланецтерінің және араластырғыш тіректердің негізгі бұрандалы саңылаулары сілтілі тұнба мен дірілдің ұзақ уақыт әсерінен тоттанған, сырғанап кеткен және аршылған сияқты қиындықтарға тап болады.

Бүкіл құйма негізін ауыстыру үлкен шығынға және қосалқы бөлшектердің жоғары құнына әкеледі. Біздің розетка бұл ауырсыну нүктесін қос ішкі және сыртқы жіптің өту құрылымы арқылы шешеді. Ол жабдықтың корпусын кеспей, дәнекерлемей немесе өңдемей жаңа стандартты жіпті қалыптастыру үшін зақымдалған негіз тесігіне орнатылады.

Бірнеше металл шикізаты және тотқа қарсы сортты беттік процестер қосымша болып табылады, олар зауыттың сарқынды су цехтарын, қалалық канализация станцияларын және химиялық шламды тазарту желілерін араластыруға жарамды.

Нарықтағы бір реттік экструзиялық розеткалардан айырмашылығы, бұл розетканы бөлшектеуге және кейінірек жабдықты күрделі жөндеуде қайта пайдалануға болады, бұл қоршаған ортаны қорғау жобаларының ұзақ мерзімді техникалық қызмет көрсету шығындарын тиімді азайтады.

Бірегей қос бағытты жіптің құрылымдық артықшылықтары

(1)Қос бағытты арқылы біріктірілген бос

Бүкіл розетка саңылаусыз бір бөліктен тұратын жіксіз дайындаманы қабылдайды. Ішкі және сыртқы жіптер құбырдың бүкіл корпусы арқылы өтеді, қабырға қалыңдығының біркелкі дизайны болтты ұзақ мерзімді бекіту және жабдықтың дірілі кезінде ішінара жұқа қабырғадан туындаған кернеу концентрациясын болдырмайды.

Сыртқы контурдың екі түрі қарастырылған: жабдықтың тар ішкі кеңістігі үшін дөңгелек тегіс сыртқы қабырға; ортаңғы алтыбұрышты сыртқы жиек, құлыптау жұмысы кезінде сырғанаусыз ыңғайлы момент кілтін қысу.

(2)Доғаға оңтайландырылған жіп тіс профилі

Тіс түбірі жіп пен болт арасындағы байланыс аймағын арттыра отырып, дөңгелек доғаның өту дизайнын қабылдайды. Өткір тіс профильді кәдімгі розеткалармен салыстырғанда, ол шлам сорғысының және сүзгі престің гидравликалық цилиндрінің қайталанатын айнымалы діріліне төтеп бере алады, тістің жұлу және жіптің сырғып кету қаупін айтарлықтай азайтады. Орнату кезінде өткір саңылауларды кетіру және жіп сызатының алдын алу үшін екі ұшы 30° бағыттаушы факалармен жабдықталған.

(3) Айнамен жылтыратылған ішкі тесікті өңдеу

Жіптің ішкі қабырғасы илектеуден кейін жақсы жылтыратылады, бұл цементтің ұсақ құмының және шлам кристалдарының адгезиясын азайтады, болттың ағынды суға ұзақ уақыт батырылғаннан кейін кептеліп қалуы және бөлшектелуі қиын деген мәселені болдырмайды.

(4) Диверсификацияланған коррозияға қарсы қабат дизайны

Ағынды сулардың әртүрлі рН мәндеріне сәйкес сілтілі тұнбаның шашырауын, тұзды тұманды және химиялық сұйықтық эрозиясын ұзақ уақыт бойы оқшаулай алатын ыстық мырыштау, тот баспайтын болаттан пассивациялау және никельді тығыздау үш беттік процесс конфигурацияланған.

Бірнеше материал және беттік коррозияға қарсы опциялар

(1)ASTM A105 көміртекті болат + ыстық мырыштау

рН мәні 4-11 арасындағы бейтарап ағынды суларға қолданылады, мысалы, кәдімгі бетон араластырғыш қондырғының ағынды суларын жуу. Мырыш жабынының қалыңдығы 72 сағаттық бейтарап тұзды бүрку сынағынан өтіп, 85 мкм-ден асады, тұрақты араластыру станциясына күнделікті техникалық қызмет көрсету үшін арзан және жоғары баға өнімділігі.

(2)SUS304 Тот баспайтын болат + Пиклинг пассивациясы

Құрамында із қалдырмайтын хлориді және аздап сілті шламы бар қалалық канализацияға жарамды, пассивациялық пленка органикалық кірдің адгезиясын төмендетеді және ылғалды цех жағдайында қызмет ету мерзімі мырышталған көміртекті болаттан екі есе көп.

(3) SUS316L баспайтын болат + никельді тығыздауыш жабыны

Күшті қышқыл мен күшті сілті бар химиялық ағынды суларға арналған композициялық коррозияға қарсы қабат жоғары концентрациялы химиялық ортаның ұзақ мерзімді коррозиясына төтеп бере алады және тұзды бүрку сынағы 500 сағатқа жетеді, бұл химиялық шламды тазарту жобалары үшін таңдаулы материал болып табылады.

Ғылыми жіп сәйкестігінің жұмыс принципі

(1)Зақымдалған саңылауларды қалпына келтіру логикасы

Түпнұсқа негізгі жіп тот басқан және сырғанап қалған кезде, бұрандалы арматуралық штанганың сыртқы жіпі ескі тесікке бұралып, ішінде бұзылмаған стандартты ішкі жіп қалыптасады, сондықтан сорғы мен сүзгі престің қымбат құю негізін ауыстырудың қажеті жоқ және техникалық қызмет көрсету уақыты 70% -дан астамға қысқарады.

(2)Әр түрлі жіп өлшемін ауыстыру функциясы

Болт спецификациясы жабдық негізінің тесігіне сәйкес келмегенде, екі қабатты жіп құрылымы ескі импорттық ағынды су жабдықтарын жаңартуға ыңғайлы жабдықты құюды өзгертпей, өлшемді түрлендіруді жүзеге асырады.

(3) Діріл кернеуінің дисперсия механизмі

Сыртқы қабырға мен негіз тесігі арасындағы жанасу аймағы ұлғайған, ол болтты құлыптау нәтижесінде пайда болатын жергілікті қысымды таратады, тұнба сорғысының мерзімді дірілін буферлейді және ұзақ мерзімді жұмыс нәтижесінде пайда болатын негізгі жіптің қайталама зақымдануын болдырмайды.

(4) Орташа оқшаулауды қорғау логикасы

Тығыз металл құбыр қабырғасы шламды және сілтілі сұйықтықты жабдықтың негізгі металымен тікелей жанасудан ажыратады, негіздің тотығу және коррозия жылдамдығын баяулатады және шламды сусыздандыру жабдықтарының бүкіл жиынтығының жалпы қызмет ету мерзімін ұзартады.

Толық өлшем спецификациясының деректер парағы

Әртүрлі ағынды сулардың жұмыс жағдайларына арналған ғылыми таңдау анықтамасы

(1)Алдымен орташа коррозия дәрежесін ажыратыңыз

Бетон араластырғыш қондырғының бейтарап жуу шламы: мырышталған көміртекті болаттан жасалған бұрандалы арматура розеткасын таңдаңыз;

Тұздың аз мөлшері бар қалалық тұрмыстық ағынды сулар: SUS304 үлгісін таңдаңыз;

Химиялық зауыт күшті қышқыл мен сілті шламы SUS316L теңшелген нұсқасын қабылдауы керек.

(2)Жабдықтың діріл жиілігін растаңыз

Тұнба сорғысының фланеці және фильтрлі престің гидравликалық негізі сияқты жоғары діріл позициялары: қопсытуға қарсы өнімділікті арттыру үшін алтыбұрышты қалың қабырға розеткасына артықшылық беріңіз;

Мөлшерлейтін цистернаның тірегі сияқты діріл деңгейі төмен жабдық жұқа қабырғалы дөңгелек түрін таңдай алады.

(3) Орнату кеңістігінің өлшемін өлшеңіз

Шағын сусыздандыру машинасының тар ішкі шкаф кеңістігі: тегіс дөңгелек қысқа розетка қабылданады;

Ашық үлкенсүзгі прессрамка ыңғайлы момент жұмысы үшін алтыбұрышты ұзын спецификацияны пайдалана алады.

(4) Жабдықтың қызмет көрсету циклін нақтылаңыз

Жоғары техникалық қызмет көрсету құнын бақылау талаптары бар ұзақ мерзімді стационарлық канализация қондырғысы: ұзақ қызмет мерзімі бар тот баспайтын болаттан жасалған серияларға артықшылық беріледі; уақытша құрылыс мобильді араластыру станциясы үнемді көміртекті болат үлгісін таңдай алады.

Бұрандалы арматура розеткасына қарсы экструзия түріндегі розетка: салыстырмалы талдау

Сәйкес келетін толық жиынтық шламды өңдеуге арналған жабдық

Бұл бұрандалы арматуралық штанга розеткасы тұнбаны сусыздандыруға арналған бүкіл өндірістік желіге арналған әмбебап жөндеу қондырғысы болып табылады және толық тірек схемасын құру үшін келесі негізгі жабдықпен сәйкестендірілуі мүмкін:

(1)Мембраналық сүзгіге арналған пресс:Сүзгі пластинасының қысқыш бұрандалы саңылаулары мен беру порты бекіткішінің жіптерін жөндеңіз

(2)Араластырғыш араластырғыш:Араластыру цистернасының бекітілген негізінің тот басқан жібін қалпына келтіріңіз

(3) Тұнбаны беру сорғысы:Сорғы фланеці мен мойынтірек орнының жібін жаңартыңыз

(4) HDPE суспензия құбыры:Құбырды қосатын фланецтің жібін жөндеңіз

(5)Бүріккіш баған:Бейтараптандыру сұйықтығы резервуарының бекітілген тіреуішінің бұрандалы тесігін қайта жасаңыз

Стандартты өрісті орнату реті және тыйымдар

(1)Стандартты орнату қадамдары

① Орнатпас бұрын негізгі саңылаудағы барлық тот қалдықтарын, тұнбаларды және металл бүріктерді болат сым щеткамен және сығылған ауамен тазалаңыз.

② Сәйкес спецификациясы бар бұрандалы арматуралық штанга розеткасын таңдаңыз, оны материалдың номиналды моментіне сәйкес момент кілтімен тесікке тігінен бұраңыз.

③  Розетка құлыпталғаннан кейін, сәйкес келетін стандартты болтты ішкі жіпке бұрап, тығыздығын қолмен тексеріңіз.

④ Сорғы мен сүзгі престің діріл күйлері үшін шөгінділердің жабыспауы үшін ішкі жіпке біркелкі жабыспауға қарсы майды жағыңыз.

(2)Орнату тыйымдары

①  Розетканы құбыр кілтімен номиналды моменттен асырып бұрау үшін қатты күш қолданбаңыз, бұл жабдықтың негізі тесігін жарып жібереді.

② Розетканы қиғаш орнатпаңыз, бұл бір жақты кернеуге және жіптің мерзімінен бұрын зақымдалуына әкеледі.

③ Жиіп өлшемдері сәйкес келмейтін розеткаларды күштеп құрастыру үшін пайдаланбаңыз, нәтижесінде жұмыс кезінде тор толық емес және бос құлап кетеді.

④ Төгіп қалуға қарсы майды лайлы ағынды сулардың ортасында қалдырмаңыз, әйтпесе болт кептеліп қалады және кейінгі кезеңде бөлшектеу қиын болады.

Жеңіл күнделікті тексеру және тұрақты техникалық қызмет көрсету схемасы

(1)Күнделікті ауысымдағы жылдам тексеру

Розетканың ашық жібінің көп мөлшерде тұнба немесе тотпен ластанғанын бақылаңыз және жиналып қалса, оны уақытында сүртіңіз.

(2)Екі апта сайынғы негізгі тексеру

Сорғы фланеці мен сүзгі пластинасының арматура позицияларындағы розеткалардың герметикалығын тексеруге назар аударыңыз және бос болса, оларды қайтадан қатайтыңыз.

(3) Ай сайынғы жүйелі техникалық қызмет көрсету

Ағынды сулардың шашырауы эрозиясын оқшаулау үшін ашық ішкі жіпке тот пен ұстамауға қарсы майлау қабатын жағыңыз.

(4) Тоқсан сайынғы терең техникалық қызмет көрсету

Тексеру үшін розеткалардың бір бөлігін алыңыз, бұйымдарды мырышталған пиллингпен және жіптердің тозуы арқылы ауыстырыңыз.

(5)Жыл сайынғы толық жөндеу

Барлық негізгі жабдық негіздерінің бұрандалы розеткаларын бөлшектеп, тексеріңіз және ескірген арматураны топтамамен ауыстырыңыз.

(6) Ұсынылатын ауыстыру циклі

Мырышталған көміртекті болатрозетка:8-12 ай

SUS304 бұрандалы арматуралық розетка:20-28 ай

SUS316L бұрандалы арматуралық розетка:36-48 ай

Көпөлшемді зауыттық тексеру және қабылдау стандарттары

(1)Шикізатты спектрлік анықтау

ASTM және тот баспайтын болаттан жасалған ұлттық стандарттарға сәйкестігін қамтамасыз ету үшін болат жолақтардың әрбір партиясы құрамдас спектр сынағы үшін сынама алынады және қайта өңделген шикізат сынықтарына өндіріске кіруге қатаң тыйым салынады.

(2)Жіптің дәлдігін тексеру

Дайын өнімнің ішкі және сыртқы жіптерін бір-бірден анықтау үшін кәсіби жіп өлшегіштерін пайдаланыңыз және орнату кезінде сәйкес келмеу үшін қадам қатесі ±0,02 мм шегінде бақыланады.

(3) Коррозияға қарсы қабаттың тұзды спрей сынағы

Әртүрлі беттік процестерге сәйкес үздіксіз тұзды бүрку қартаю сынағы үшін кездейсоқ сынама алу және өнім көрсетілген уақыт ішінде тот дақтары жоқ біліктілікке ие болады.

(4) Моменттің жойылу сынағы

Дайын розеткаларда номиналды бұрау моментін құлыптау сынағын орындаңыз, стандартты жүктеме кезінде жіптің құлауын немесе құбыр қабырғасының жарылуынсыз.

(5)Сыртқы көріністі тексеру аяқталды

Мырышталған қабығы, жіптің деформациясы және соқтығысқан сызаттары бар өнімдерді экраннан шығару үшін әрбір розетканы толық визуалды тексеру.

Шетелдегі құрылыс ауласының нақты қолдану жағдайлары

1-жағдай: БАӘ-дегі ірі бекітілген дайын қоспалар зауыты

Жобаға сұраныс:Шөлдегі жоғары құмды сілтілі ағынды сулардың астында сүзгі престерінің және шлам сорғысының негіздерінің тот басқан ойықтарын жөндеңіз.

Сәйкестік схемасы:Толық спецификациясы мырышталған көміртекті болаттан жасалған бұрандалы арматуралық розетка.

Нақты әсер:Негізді ауыстыру жиілігі 70% -дан астамға азаяды, ал цехтың жыл сайынғы техникалық қызмет көрсету құны 60% дерлік үнемделеді. Жабдық үш жыл қатарынан жоғары температуралы шөлді ортада тұрақты жұмыс істейді.

Тұтынушының пікірі:Бұрандалы розетканы бөлшектеуге және қайта пайдалануға болады, бұл біздің қосалқы бөлшектерді сатып алуға кететін шығынды айтарлықтай үнемдейді.

2-жағдай: Тұрмыстық ағынды суларды тазарту станциясы

Жобаға сұраныс:Тұрмыстық ағынды суларды қоюландырғыштың араластырғыш тірегі мен құбыр желісінің фланецті жіптерін хлорид ізімен жаңартыңыз.

Сәйкестік схемасы:SUS304 пассивтелген бұрандалы арматуралық розетка.

Нақты әсер:Үздіксіз жұмыс істеген екі жыл ішінде жіптердің сырғуы мен коррозиясы орын алған жоқ, тұнба құбырының ағу жылдамдығы толығымен жойылды.

Экспорттық қаптаманы қорғау стандарты

(1)Ұзақ теңізде тасымалдау кезінде жіптің тот баспауы үшін орау алдында барлық бұрандалы арматура розеткалары тоттануға қарсы маймен қапталған.

(2)Ерекшеліктер бойынша сұрыптаңыз және контейнердегі ылғалды ауаны оқшаулау үшін ішіне кептіргіш қосылған тәуелсіз су өткізбейтін PE қапшықтарына тығыздаңыз.

(3) Шағын өлшемді керек-жарақтар картон қораптарға салынған, ал үлкен өлшемді розеткалар тиеу және түсіру кезінде соқтығысуды және жіптерді сызатпау үшін ағаш жақтаулармен бекітіледі.

(4) Сәйкес келетін тірек болттар бөлек шағын керек-жарақ қапшықтарына оралып, негізгі өніммен бірге жеткізіледі.

Өнімнің кепілдігі және жаһандық техникалық қолдау

(1)Кепілдік туралы ереже:Зауыттық өңдеу ақауларына қарсы барлық бұрандалы арматуралық розеткаларға 12 айлық кепілдік; үлгіні дұрыс таңдамау және дұрыс орнатудан туындаған зақым кепілдік аясына жатпайды.

(2)Көптілді қашықтағы қызмет:Шетелдік тұтынушыларға орнату және сәйкестендіру мәселелерін шешу үшін 7×24 онлайн бейне нұсқаулығы.

(3) Қосалқы бөлшектерді жылдам жеткізу:Жабдықтың тоқтап қалу жоғалуын азайту үшін барлық сипаттамалардың шетелде қоймасы, қысқа жеткізу циклі.

(4) Қосымша құжаттар:Толық CE және ISO сертификаттау құжаттары шетелдік жобаларға сауда-саттық және кедендік ресімдеу үшін ұсынылуы мүмкін.
