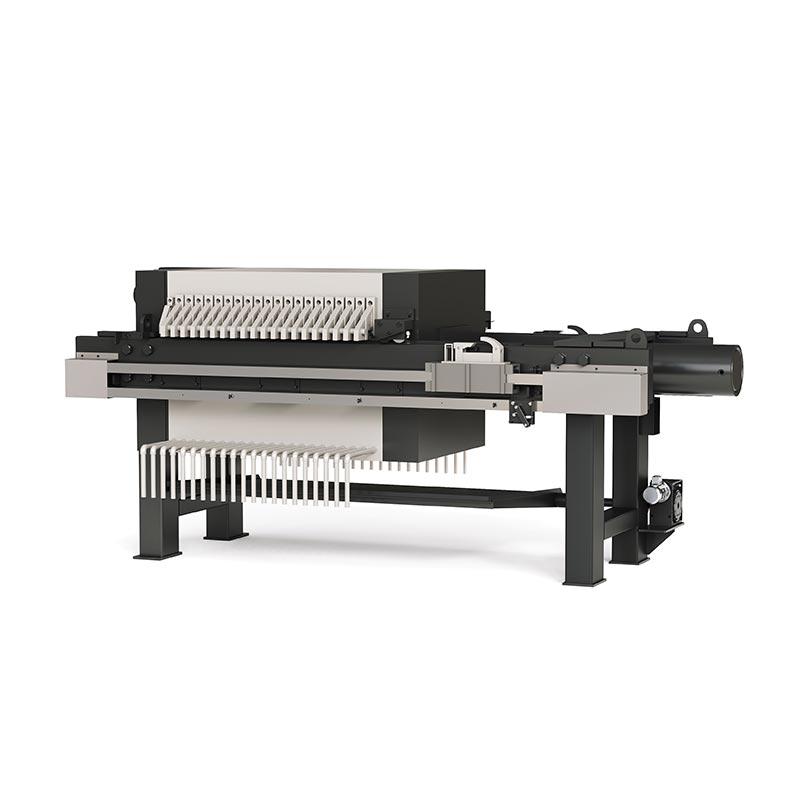

Қалалық канализация камерасының сүзгі прессі

SINOU, Қытайдан сенімді өндіруші және жеткізуші кәсіби қалалық канализациялық камералық сүзгі прессін ұсынады үшін жаһандық тұтынушылар. Бұл жабдық органикалық құрамы жоғары, майда қалалық шламға арнайы әзірленген бөлшектер және жоғары тұтқырлық.

Ол мұқият жүзеге асыру үшін жоғары берік камералық сүзгі тақталарын және тұрақты гидравликалық жүйені қабылдайды. қатты сұйықтықты бөлу, тұнба көлемін айтарлықтай азайтады және кәдеге жарату құнын төмендетеді. Бүкіл машина толығымен қолдайды автоматты жұмыс, соның ішінде пластинаны жабу, беру, сүзу, тарелкаларды тарту және тортты босату, қарапайым техникалық қызмет көрсету және тұрақты өнімділік.

Біз қанағаттандыру үшін теңшелген сүзу аймағын, пластина өлшемін және басқару режимін қамтамасыз етеміз әртүрлі қалалық ағынды суларды тазарту қуаттары және алаңның жағдайы.

Өнім мәліметтері

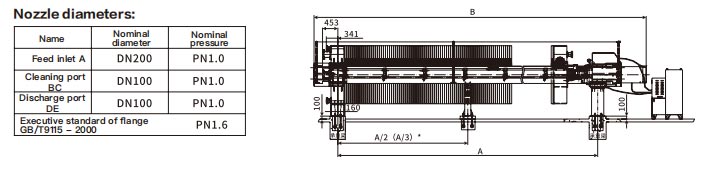

1. Саңылаулар және құбырлар сипаттамасы

● A беру кірісі: DN200, Номиналды қысым PN1.0

● Тазалау порты BC: DN100, Номиналды қысым PN1.0

● Разряд порты DE: DN100, Номиналды қысым PN1.0

● Фланец стандарты: GB/T9115-2000, PN1.6

● Үлкен калибрлі қоректендіру саңылауы қатты құрамы жоғары қалалық шламды біркелкі беруді қамтамасыз етеді, бұл тиімді түрде болдырмауға мүмкіндік береді. ұзақ уақыт үздіксіз жұмыс кезінде бітелу. Стандартталған тазалау және ағызу порттары құбырды жасайды техникалық қызмет көрсету және қалдықтарды шығару ыңғайлырақ.

2. Құрылымдық өлшемнің мәліметтері

● Алдыңғы жағында орнату өлшемі: 453мм / 341мм

● Беру кірісі орталығының биіктігі: 160 мм

● Төменгі тірек биіктігі: 100мм

● Басу қашықтығы: A; Жалпы ұзындығы: B

● Аралық тірек орны: үлкен өлшемді үлгілер үшін A/2 (A/3).

● Ақылға қонымды биіктік схемасы кәдімгі канализация қондырғысын орнату кеңістігіне сәйкес келеді. Көп нүктелі аралық тіректер ұзақ мерзімді ауыр жүктеме жағдайында деформацияны болдырмайтын раманың тұрақтылығын арттыру.

3. Негізгі техникалық параметрлер (сызу және муниципалды жұмыс жағдайынан)

● Сүзгі қысымы: ≤0,6МПа

● Жұмыс температурасы: -10~90℃

● Максималды гидравликалық қорғаныс қысымы: 29МПа

● Максималды гидравликалық тығыздау қысымы: 25МПа

● Май цилиндрінің максималды тиімді жүрісі: 750мм

● Нығыздаушы май цилиндрінің номиналды диаметрі: 320мм

● Гидростанция қозғалтқышының қуаты: 4,0+2,2КВт

● Жоғары қысымды тұрақты гидравликалық жүйе 24 сағат бойы үздіксіз сусыздандыруға жарамды тұрақты сығу күшін қамтамасыз етеді. органикалық заттары жоғары және ұсақ бөлшектері бар муниципалды тұнбалардан.

4. Материалдық және құрылымдық дизайн мәліметтері

● Сүзгі тақтасы: күшейтілген полипропилен камерасы сүзгі тақтасы, жоғары қысымға төзімді, қартаюға қарсы, оңай емес ұзақ мерзімді қалалық шламның коррозиясы кезінде деформацияланады.

● Жақтау: тотқа қарсы бояумен өңделген ауыр көміртекті болаттан жасалған жақтау, күшті жүк көтеру қабілеті, жалпы тұрақты құрылымы.

● Сүзгі шүберек: қалалық тұнбаға арналған бітелуге қарсы арнайы сүзгі шүберек, жоғары су өткізгіштігі, бітелу оңай емес ұсақ органикалық бөлшектер арқылы.

● Гидравликалық жүйе: тығыздалған гидравликалық құрамдас бөліктер, тұрақты қысым шығару, төмен ақаулық.

5. Жұмыс процесінің мәліметтері

● Гидравликалық жүйе тығыздалған сүзгі камераларын қалыптастыру үшін сүзгі тақталарын мықтап қысады.

● Коммуналдық шлам DN200 үлкен калибрлі қоректендіргіш арқылы камераларға айдалады.

● Тұрақты сүзу қысымы кезінде қатты сұйықтықты бөлу жүзеге асырылады; сүзінді ағызу порттары арқылы ағып кетеді.

● Сүзгіден кейін сүзгі тақталары автоматты түрде ашылады, құрғақ сүзгі торты түсіп қалады.

● Тазалау порттары арқылы жүйелі тазалау жабдықты ұзақ уақыт жұмыс істеу үшін тегіс етеді.

6. Қалалық-бағдарланған дизайнның маңызды сәттері

● Үлкен калибрлі қоректендіру саңылауы тұтқырлығы жоғары қалалық шламға бейімделеді

● Ұзақ уақыт үздіксіз жұмыс істеуге арналған көп тірек жақтауының дизайны

● Төмен техникалық қызмет көрсетуді қажет ететін құрылым, бұл канализациялық қондырғыны пайдалану құнын төмендетеді

Ағынды суларды тазарту құбыр жүйесімен оңай қосылу үшін стандартталған порттар

Параметр спецификациясы

Ескерту:«*» бар элементтер жұп аралық тіректердің болуын білдіреді.

※ Бұл параметрлер тек үлгі таңдау анықтамасына арналған; нақты деректер үшін сызбаларды қараңыз қамтамасыз етілген.

Жұмыс принципі

Қалалық канализация камерасының сүзгі прессі гидравликалық сығымдау + қысыммен сүзу принципін қабылдайды. төрт үздіксіз қадаммен аяқталған қалалық канализация шламын қатты-сұйықтықпен тиімді бөлуді жүзеге асыру.

1. Сүзгі тақтасын қысу және камераны қалыптастыру

Гидравликалық жүйе барлық камера сүзгісін мықтап қысып, құйрық тақтасын алға қарай итеру үшін май цилиндрін басқарады. бас пластина мен құйрық пластина арасындағы пластиналар. Іргелес сүзгі арасында тығыздалған қуыс сүзгі камералары қалыптасады шламды сүзу үшін жабық кеңістікті қамтамасыз ететін пластиналар.

2. Шламды беру және бастапқы сүзу

Қалалық шлам үлкен калибрлі DN200 қоректендіру кірісі арқылы әрбір сүзгі камерасына айдалады. Тұрақты азықтандыру жағдайында қысым, тұнбадағы су сүзгі матасына еніп, сұйықтық шығатын жерден ағып кетеді, ал қатты бөлшектер сүзгі шүберекпен ұсталады және сүзгі тортын қалыптастыру үшін камералардың ішінде біртіндеп жиналады.

3. Терең фильтрация және тортты қалыптастыру

Үздіксіз тамақтандыру кезінде сүзгі торты бірте-бірте қалыңдайды. Жоғары қысымды гидравликалық жүйе тұрақтылықты сақтайды сүзгі пластиналарының тығыз жабылуын қамтамасыз ету үшін қысу күші. Жұқа органикалық бөлшектер және қалалық қалқымалы қатты заттар тұнбалар толығымен ұсталып, тұрақты қысыммен мұқият сусыздандыруға қол жеткізіледі.

4. Автоматты тарелка-тарту және сүзгі торт ағызу

Сүзуді аяқтағаннан кейін гидравликалық жүйе май цилиндрін тартып алады. Пластинаны тарту құрылғысы сүзгіні тартады пластиналар бірінен соң бірі ашылады. Гравитация кезінде сусыздандырылған құрғақ сүзгі торты автоматты түрде түсіп, бір жұмысты аяқтайды цикл. Тазалау порттары құбырдың бітелуіне жол бермеу үшін қалдықтарды үнемі жуу үшін қолданылады.

Бұл механикалық қысымды сүзгілеу құрылымы жоғары органикалық, ұсақ бөлшектері бар қалалық шламға жоғары бағытталған, Тұрақты сусыздандыру эффектісі, төмен ылғалдылық сүзгі торты және мөлдір фильтрат, қалалық ағынды суларға тамаша жауап береді. емдеу талаптары.

Қалалық канализация камерасының сүзгі прессін пайдалану бойынша сақтық шаралары

1. Жұмысқа дейінгі сақтық шаралары

● Қалалық канализация камерасының сүзгі прессін іске қоспас бұрын, барлық сүзгі тақталарының ұқыпты орналасқанын және сүзгі шүберегі жалпақ, бүтін және шламның ағып кетуін болдырмау үшін қатпарсыз немесе зақымдалмаған.

● Гидравликалық май деңгейін, май сапасын және фильтр-пресстің құбырларының тығыздығын тексеріңіз; майды толтырыңыз немесе ауыстырыңыз нашарлады.

● Беретін сорғы қысымының тұрақты екенін растаңыз; жабдықты бос жүктемемен ұзақ уақыт бойы іске қоспаңыз.

● Қалыпты жұмыс істеуін қамтамасыз ету үшін электр басқару жүйесін, сенсорларды және апаттық тоқтату функциясын тексеріңіз.

● Қалалық шөгінділерді бермес бұрын, барлық тазалау порттары мен шығару порттары кедергісіз екеніне көз жеткізіңіз.

2. Жұмыс кезіндегі сақтық шаралары

● Шамадан тыс қысымның зақымдануын болдырмау үшін беру қысымын қатаң түрде номиналды ауқымда (≤0,6МПа) бақылаңыз. сүзгі пластиналары мен сүзгі престің сүзгі шүберек.

● DN200 беру саңылауын бітеп алмау үшін шамадан тыс қоспаларды, қатты қалдықтарды немесе үлкен бөлшектерді бермеңіз немесе жабдықтың сүзгі тақталарын сызып тастау.

● Шлам концентрациясын бақылау; фильтрацияны жақсарту үшін жоғары органикалық қалалық шламға флокулянт қосыңыз тиімділігі.

● Үздіксіз және тұрақты жұмысты қамтамасыз ету; сусыздандыру тұрақтылығына әсер ететін жиі іске қосуды болдырмаңыз.

● Нақты уақытта қысымның өзгеруін және сүзгі күйін бақылаңыз; ағып кетсе немесе дұрыс емес болса, жұмысты дереу тоқтатыңыз қысым пайда болады.

● Автоматты жүгіру кезінде тартқыш арба, шынжыр және беріліс сияқты қозғалатын бөлшектерді ұстамаңыз.

3. Операциядан кейінгі және күнделікті техникалық қызмет көрсету бойынша сақтық шаралары

● Сүзгі шүберегін, сүзгі камераларын және сүзгінің барлық порттарын тазалаңыз. Әр топтамадан кейін алып тастау үшін мұқият басыңыз. қалдық қалалық тұнба мен органикалық ластану, бітелуді және иісті болдырмайды.

● Гидравликалық жүйені таза ұстаңыз, құрамдас бөліктердің коррозиясын болдырмау үшін ағынды сулардың гидравликалық майға түсуіне жол бермеңіз.

● жақтауды, болттарды және тіректерді үнемі тексеріңіз; жабдықтың құрылымдық тұрақтылығын сақтау үшін бос бөлшектерді қатайтыңыз.

● Қалалық канализацияның ұзақ мерзімді тұрақты жұмысын қамтамасыз ету үшін тозған сүзгі матасын және ескірген тығыздағыштарды дер кезінде ауыстырыңыз. Камера сүзгісін басыңыз.

● Жабдықты құрғақ және желдетілетін күйде ұстаңыз; коррозиялық ағынды сулардың жақтауды ұзақ уақыт сіңіріп алмаңыз.

4. Қауіпсіздік және ұзақ мерзімді пайдалану сақтық шаралары

● Электр қауіпсіздігі талаптарын қатаң сақтаңыз; Сүзгі прессіне техникалық қызмет көрсету кезінде қуат көзін өшіріңіз.

● Гидравликалық қысымды және бағдарлама параметрлерін кәсіби нұсқаусыз ерікті түрде реттемеңіз.

● -10℃ ~ 90℃ жұмыс температурасы диапазонында жұмыс істеңіз; жоғары температурада жұмыс істеуден аулақ болыңыз.

● Ұзақ уақыт өшіру үшін барлық бөліктерді мұқият тазалаңыз, қалдық суды төгіп тастаңыз және тоттануға қарсы өңдеуді орындаңыз.

Неліктен SINOU таңдау керек?

1. Муниципалды-бағдарланған кәсіби дизайн

Біздің қалалық канализация камерасының сүзгі прессі жоғары органикалық, ұсақ бөлшектері бар және тұтқыр қалалар үшін арнайы оңтайландырылған. ағынды сулар шламы. Үлкен калибрлі DN200 беру кірісі және кеңейтілген ағын арналары бітелуді тиімді болдырмайды. қалалық канализациялық тазарту қондырғыларының жұмыс сипаттамаларына сәйкес келу.

2. Тұрақты жоғары қысым өнімділігі және сенімді сусыздандыру әсері

Жоғары қысымды гидравликалық жүйемен (максималды тығыздау қысымы 25МПа) жабдықталған біздің өнім тұрақтылықты сақтайды. 24 сағат бойы үздіксіз жұмыс істеуге арналған қысу күші. Ол ылғалдылығы төмен сүзгі тортын және таза фильтратты қамтамасыз етеді, көмектеседі кәріз қондырғылары қатаң экологиялық ағызу стандарттарына тұрақты сәйкес келеді.

3. Төзімді материал және ұзақ қызмет ету мерзімі

Біз өнім үшін қалыңдатылған арматураланған полипропилен сүзгі тақталарын және коррозияға қарсы ауыр болат жақтауды қабылдаймыз. Бүкіл машина шламның коррозиясына және құрылымдық деформацияға қарсы тұрады, бұл ауыстыру мен техникалық қызмет көрсетуді айтарлықтай азайтады ұзақ мерзімді муниципалды жобалардағы шығындар.

4. Толық автоматты және еңбекті үнемдейтін жұмыс

Біздің сүзгі пресс пластинаны жабу, беру, сүзу, пластинаны қоса алғанда, интеллектуалды PLC автоматты басқаруын қолдайды тарту және тортты босату. Ол қолмен араласуды азайтады, еңбек шығындарын азайтады және жалпы ағынды суларды жақсартады емдеу тиімділігі.

5. Қатаң сапаны тексеру және стандартталған өндіріс

Әрбір өнім жеткізілім алдында толық жүктемедегі қысым сынағынан, тығыздау сынағы мен электр қауіпсіздігі сынағынан өтеді. Барлығы өнімдер халықаралық өнеркәсіптік стандарттарға сәйкес, толық сынақ есептері мен сертификаттары бар.

6. Толық сатудан кейінгі қолдау және жоба тәжірибесі

Бізде бүкіл әлем бойынша қалалық канализация жобаларында бай тәжірибеміз бар. Орнату бойынша нұсқаулықты орындаймыз, пайдалануды үйрету, қосалқы бөлшектермен қамтамасыз ету және сүзгі престерін сатудан кейінгі ұзақ мерзімді техникалық қызмет көрсету.

7. үнемді және жетілген шешім

Мембраналық сүзгі пресстерімен салыстырғанда, біздің сүзгі прессіміз сатып алу және пайдалану шығындары төмен, тұрақты өнімділікке ие және қарапайым техникалық қызмет көрсету. Бұл қалалық канализацияға арналған қатты сұйықтықты бөлудің ең үнемді шешімі емдеу.

Үлгі саясат

Біз үлгілерді немесе сынақ машиналарын ұсынбаймыз. Біздің қалалық канализациялық сүзгі прессі үлкен көлемді, ауыр салмағы бар ірі өнеркәсіптік жабдыққа жатады, жоғары өндіріс құны және теңшелген конфигурация. Оны шағын үлгі ретінде өндіру немесе тасымалдау мүмкін емес.

Сапасын растау үшін мыналарды тексеруге болады:

● CE сертификаты

● UL 508 сынақ есебі

● Зауыт өндірісінің бейнесі

● Жұмыс орнындағы бейне

● Қалалық канализация жобасының істері аяқталды

● Жөнелту алдында үшінші тараптың тексеруі

Біз өнімді қамтамасыз ету үшін зауыттық тексеруді, онлайн тікелей эфирді тексеруді және үшінші тараптың тексеруін қолдаймыз. сапа жоба талаптарына сәйкес келеді.

Жалпы мәселелер және шешімдер

1. Сүзгі тақталары арасындағы тұнбаның ағуы

● Себеп: сүзгі мата бүктелген немесе зақымдалған; сүзгі тақталары толығымен жабылмаған; азықтандыру қысымы тым жоғары.
● Шешім: сүзгі матасын тегіс етіп қайта орнатыңыз; зақымдалған матаны ауыстырыңыз; гидравликалық қысымды тексеру; қоректену қысымын төмендетіңіз сүзгі пресс.

2. Сүзгі шүберек немесе беру порты оңай бітеліп қалады

● Себеп: қалалық шламда ұсақ органикалық бөлшектер, жоғары тұтқырлық немесе флокулянт жеткіліксіз.
● Шешім: Флокулянтты дұрыс қосыңыз; сүзгі матасын жүйелі түрде тазалаңыз; сүзгі үшін бітелуге қарсы арнайы сүзгі матасын пайдаланыңыз басыңыз.

3. Сүзгі тортының ылғалдылығы тым жоғары

● Себеп: қысымның жеткіліксіздігі; қысқа фильтрация уақыты; сүзгі шүберек бітелген немесе тозған.
● Шешім: жұмыс қысымын арттыру; фильтрация уақытын ұзарту; қалалық канализацияның сүзгі матасын тазалаңыз немесе ауыстырыңыз Камера сүзгісін басыңыз.

4. Бұлыңғыр және мөлдір емес фильтрация

● Себеп: сүзгі шүберек сынған; тығыздағыштың бұзылуы; сүзгі тақтасы зақымдалған.
● Шешім: зақымдалған сүзгі матасын ауыстырыңыз; тығыздағыш бөліктерін тексеру; сүзгі престің сүзгі тақталарын жөндеңіз немесе ауыстырыңыз.

5. Гидравликалық жүйе қысымсыз немесе баяу әрекет етеді

● Себеп: гидравликалық майдың төмен деңгейі; майдың ағуы; гидравликалық бөлшектер тозған немесе ақаулы.
● Шешім: гидравликалық майды толтыру; ағып кетуді тексеру және жөндеу; сүзгі пресінің ақаулы бөліктерін ауыстырыңыз.

6. Автоматты жұмыс қалыпты емес немесе цикл тұрып қалды

● Себеп: сенсордың тураланбауы; бағдарлама параметрінің қатесі; тұрақсыз қуат көзі.
● Шешім: сенсордың орнын реттеңіз; басқару бағдарламасын қалпына келтіру; сүзгі пресі үшін тұрақты кернеуді қамтамасыз етіңіз.

7. Тортты автоматты түрде түсіру қиынға соғады

● Себебі: суспензия тым жабысқақ; төмен сусыздандыру әсері; сүзгі матаның қартаюы.
● Шешім: Флокуляция әсерін оңтайландыру; басу уақытын ұзарту; сүзгі пресінің жабыспайтын сүзгі матасын ауыстырыңыз.

8. Жабдықтың шуы немесе дірілі тым үлкен

● Себебі: негізі біркелкі емес; болттар босатылған; жылжымалы бөлшектер нашар майланған.
● Шешім: Орнату жерін тегістеңіз; бекіту болттарын қатайтыңыз; сүзгі престің қозғалатын бөліктерін майлаңыз.

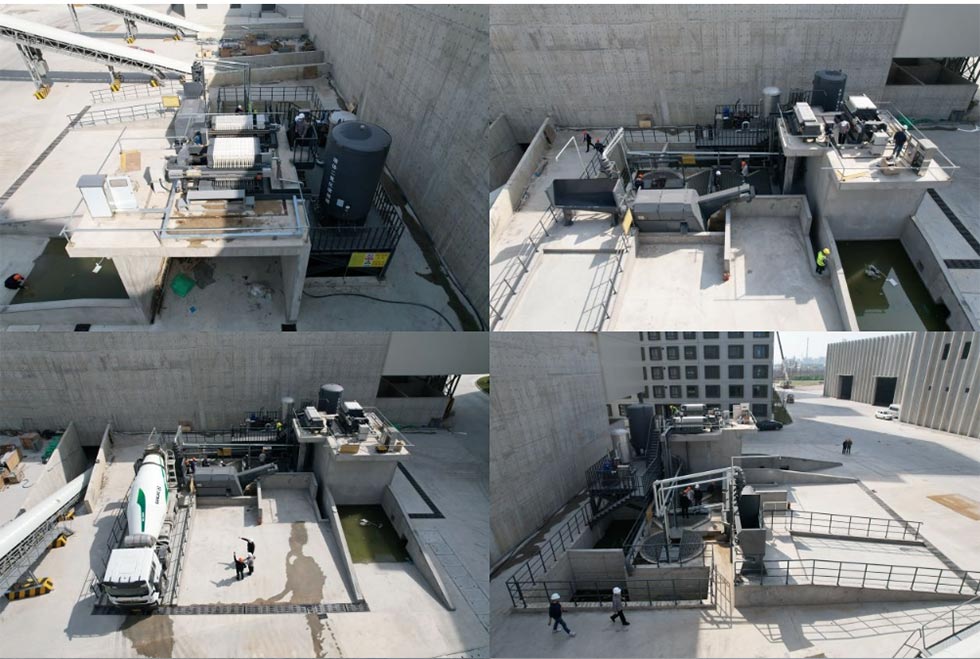

Жоба жағдайы: Shanghai CITIRAISE Construction Group New Building Materials Lishui Co., Ltd.

1. Жоба туралы ақпарат

Shanghai CITIRAISE Construction Group New Building Materials Lishui Co., Ltd. - құрама құюмен айналысатын негізгі кәсіпорын. бетон құрамдас бөліктері, коммерциялық бетон және жаңа құрылыс материалдарының өндірісі. Ірі өндіріс кезінде, а жоғары тұтқырлығы бар құрылыс суспензиясы, бетон ағынды сулары және араластыру қалдықтары көп мөлшерде түзіледі, ұсақ бөлшектер және қоршаған ортаны қорғау разрядына жоғары талаптар. Тұтынушыға қора қажет болды, Қоршаған ортаны қорғауды қамтамасыз ету үшін тиімді және толық автоматты қатты сұйықтықты бөлу шешімі өндірістік қажеттіліктер.

2. Жабдық шешімі

Біз тұтынушыға арнайы оңтайландырылған қалалық канализация камерасының сүзгі прессін ұсындық құрылыс және бетон шламы.

● Тұрақты камералық сүзу құрылымы, ұзақ мерзімді үздіксіз жұмыс істеуге жарамды

● Үлкен калибрлі беру порты және ұсақ бөлшектерден болатын бітелуді болдырмау үшін бітелуге қарсы дизайн

● Қолмен жұмыс істеуді азайту үшін толық автоматты басқару

● Тұрақты сусыздандыру әсері, төмен сүзгі торт ылғалдылығы, тасымалдауға және кәдеге жаратуға ыңғайлы

3. Жоба нәтижелері

1. Қатты сұйықтықты тиімді бөлу жүзеге асырылды; таза және қайта пайдалануға болатын сүзгіден өткізіңіз, қоршаған ортаны төгу стандарттарына сәйкес келеді

2. Сүзгі тортының ылғалдылығы тиімді төмендейді, көлемі айтарлықтай азаяды, кәдеге жарату құны төмендейді

3. Құрылыс материалды базасының жоғары қарқынды өндірістік ырғағына сәйкес келетін тәулік бойы тұрақты жұмыс.

4. Тұтынушының өндірісі және қоршаған ортаны қорғау мойындаған қарапайым жұмыс және төмен ақаулық бөлімдер

4. Жоба құны

Бұл жоба біздің сүзгі прессіміздің тамаша бейімделгіштігі мен тұрақтылығы бар екенін көрсетеді құрылыс, құрама құрамдас бөлік және коммерциялық бетон өндірісінің сценарийлері. Бұл үлкен құрылыс материалына көмектеседі кәсіпорындар жасыл өндіріске қол жеткізеді, экологиялық қысымды төмендетеді және экономикалық пайданы жақсартады.
