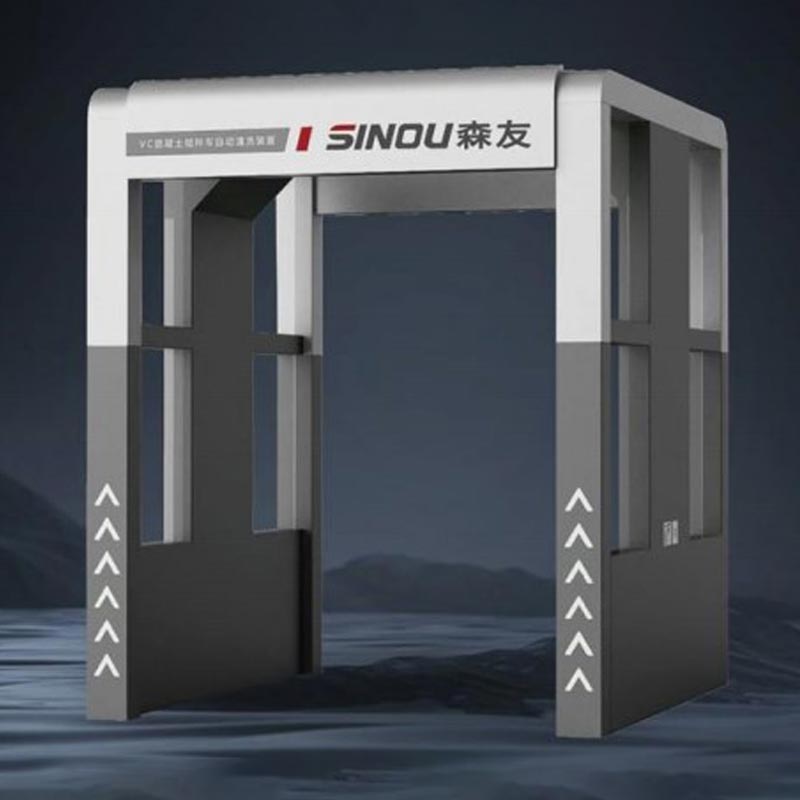

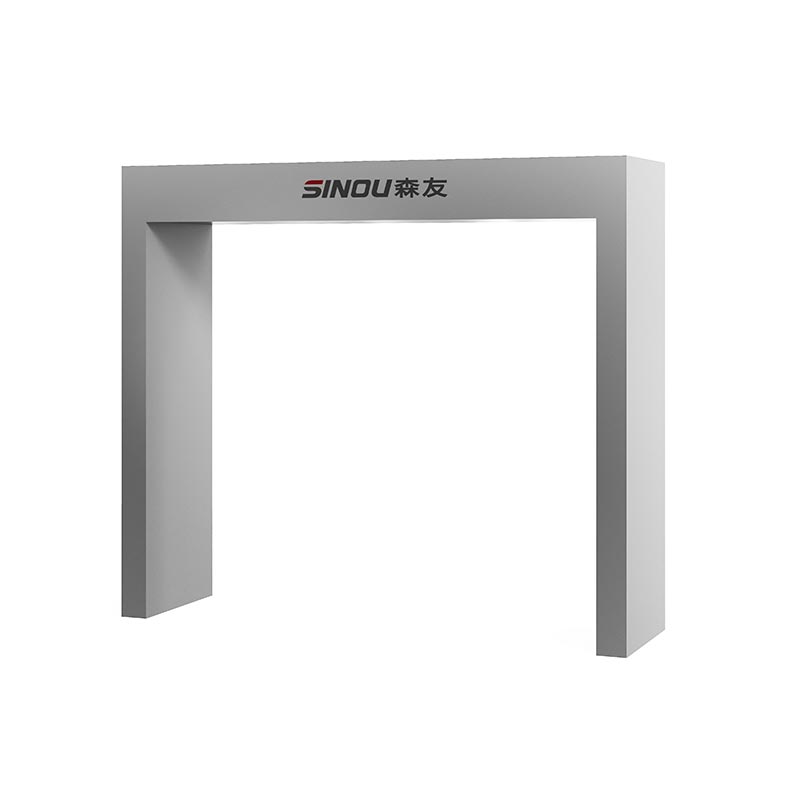

PLC басқарылатын араластырғыш жүк машинасы кір жуғыш машина

SINOU - өнеркәсіптік қоршаған ортаны қорғауға арналған тазалау жабдықтарына бағытталған кәсіби өндіруші, қамтамасыз етеді жаһандық тұтынушылар үшін теңшелген PLC басқарылатын араластырғыш машина кір жуғыш машина. Бұл жабдық арнайы әзірленген бетон араластырғыш көліктердің жоғары жиілікті тазалау қажеттіліктері, толық жабық портал құрылымы, коррозияға қарсы болат жақтау және тот баспайтын болаттан жасалған саптамалар.

PLC басқару жүйесімен басқарылатын ол автоматты индукцияны, реттелетін жууды қолдайды уақыт, қысым және жабу, 360° өлі бұрышсыз тазалауды жүзеге асырады. Бүкіл машинаның көтергіштігі жоғары 40–100 тоннаға дейін, тұрақты жұмыс, ақаулардың төмен деңгейі және жеңіл техникалық қызмет көрсету.

Біз өлшемдерді реттеуді, бақылауды қолдаймыз режимі, су айналымы жүйесі және әртүрлі араластыру станцияларына, құрылыс алаңдарына және көлік құралдарына сәйкес келетін конфигурация көлік құралдарын тазалаудың тиімді, интеллектуалды және экологиялық таза шешімдерін қамтамасыз ететін түрлер.

Өнімнің ерекшеліктері мен артықшылықтары

1. Industrial PLC интеллектуалды басқару

Тұрақты PLC + сенсорлық экранды басқаруды қабылдайды, инфрақызыл/ультрадыбыстық индукция, көліктерді автоматты түрде анықтау, бүкіл процесс барысында бақылаусыз бір кілтті операция.

2. 360° жоғары қысыммен жан-жақты тазалау

Тот баспайтын болаттан жасалған бұралмалы саптамалармен, шиналарды, шассиді, бункерді және резервуар корпусын жабатын; жуу қысымы 1,0–1,5 Бетон қалдықтарын тез кетіру үшін МПа.

3. Ауыр жүк көтергіш құрылым

Жоғары берік болат қаңқасы, көтергіштігі 40–100 тонна, ауыр араластырғыш машиналарды ұзақ уақыт пайдалануға жарамды.

4. Жылдам тазалау және жоғары тиімділік

Бір рет жуу уақыты 45–80 секунд, күнделікті өнімділігі 200+ көлікке дейін, тиімділік қолмен тазалаудан 8 есе жоғары.

5. Суды үнемдеу және қоршаған ортаны қорғау

Су айналымы жүйесімен жабдықталған, бір көлікке су шығыны бар болғаны 130–180 л, суды 70%-дан астам үнемдейді. қолмен жуумен салыстырғанда.

6. Коррозияға төзімді және берік

Ыстық мырыштау / коррозияға қарсы бояуы бар жақтау, қатал араластыру станциясында тот баспайды; ұзақ қызмет өмір.

Өнім параметрлері

Өнім мәліметтері

1. Жалпы құрылым мәліметтері

PLC бақыланатын араластырғыш машинасы кір жуғыш машина бес ядродан тұратын толық жабық рамалық құрылымды қабылдайды. бөлшектер: негізгі жақтау, жоғары қысымды бүрку жүйесі, PLC басқару шкафы, инфрақызыл индукциялық жүйе және дренаж жүйесі. Бүкіл машина қалыңдатылған төртбұрышты болатпен дәнекерленген және үш қабат бетімен өңделген қорғаныс: құм себу + тот басуға қарсы праймер + коррозияға қарсы жабын. Ол цементке, қышқылға, сілті мен ылғалдылық, тіпті ұзақ мерзімді қатал араластыру станциясының орталарында да тот немесе деформация болмауын қамтамасыз етеді.

2. Бүрку жүйесі туралы мәліметтер

● Саңылау конфигурациясы: 304 баспайтын болаттан жасалған жоғары қысымды саптамалармен жабдықталған, барлығы 42–54 дана, реттелген жоғарғы, ортаңғы және төменгі үш қабат. Жоғарғы саптамалар резервуар мен бункерді тазартады; бүйірлік бұралмалы саптамалар таза шиналар және дене; төменгі саңылаулар шассиді тазартады. Бүрку бұрышы 360° реттеледі, тұйық ұштары жоқ, қалдықтарды қатты кетіреді бетон және балшық.

● Жуу қысымы және ағыны: жұмыс қысымы 1,0–1,5 МПа; бір сорғы шығыны 150 л/мин; су шығыны автокөлік 130–180 л/көлік; жуу уақыты 45–80 секунд/көлік.

3. PLC Intelligent Control System мәліметтері

● Негізгі басқару: өнеркәсіптік PLC бағдарламаланатын контроллерді + сенсорлық экран жұмысын қабылдайды. Инфрақызыл автоматты қолдайды индукция: көліктер кіргенде автоматты іске қосу, шыққанда автоматты тоқтату. Жуу уақыты, интервал уақыты, сорғы старт-тоқтату және үзіліс режимін еркін орнатуға болады.

● Қауіпсіздікті қорғау: шамадан тыс жүктемеден қорғаумен, су тапшылығынан қорғаумен, ағып кетуден және төтенше жағдайдан қорғаумен жабдықталған. тоқтату түймесі. Автоматты ақау дабылы және бір перне арқылы қалпына келтіру тұрақты жұмысты қамтамасыз етеді.

4. Мойынтірек және қозғалыс мәліметтері

● Жүк сыйымдылығы: Стандартты жүк 60 тонна, реттелетін күшейтілген түрі 100 тонна. Негізгі тақта қалыңдатылған қабылдайды қысуға төзімді, соққыға төзімді және деформациялануы оңай емес сырғанауға қарсы мойынтірек тақтасы.

● Трафик өлшемі: тиімді ені 3,8 м; көлік құралының қолайлы биіктігі ≤4,5 м; 8 м³, 10 м³, 12 м³ стандартымен үйлесімді араластырғыштар, самосвалдар және инженерлік көліктер.

5. Су сорғысы және құбыр туралы мәліметтер

● Жоғары қысымды су сорғысы: Таза мыс қозғалтқышы, қуаты 15 КВт, күшті қуат, тұрақты жұмыс, төмен шу, ұзақ қызмет өмір, 24 сағаттық үздіксіз жұмысты қолдайды.

● Құбыр жүйесі: қалыңдатылған мырышталған болат құбырды / тот баспайтын болаттан жасалған құбырды, коррозияға қарсы, ағып кетуге қарсы, берік, тұрақты сумен қамтамасыз ету және ұзақ қызмет ету мерзімін қамтамасыз етеді.

6. Сыртқы түрі және коррозияға қарсы мәліметтер

● Рама: біріктірілген дәнекерленген болат құрылымы, жоғары беріктік, жақсы қаттылық

● Беті: сыртқы ылғалды және шаңды ортаға жарамды коррозияға қарсы бояуды шашу

● Негіз: күшейтілген тірек құрылымы, тұрақты орналастыру, жұмыс кезінде шайқау жоқ

Жиі қойылатын сұрақтар

1. Бұл PLC басқарылатын араластырғыш кір жуғыш машина қандай көліктерге жарамды?

Ол 8–12 м³ бетон араластырғыштар үшін арнайы әзірленген, сонымен қатар самосвалдарға, инженерлік жүк көліктеріне, автоцистерналар және басқа құрылыс машиналары биіктігі 4,5 м.

2. Бір көлікке жуу уақыты мен су шығыны қандай?

Жуу уақыты: бір көлікке 45–80 секунд; су шығыны: бір көлікке 130–180 л. Су айналымы жүйесімен, ол қолмен жуумен салыстырғанда суды 70%-дан астам үнемдей алады.

3. Жабдықтың жүк көтергіштігі қандай?

Стандартты жүк көтергіштігі 60 тонна, ал 100 тонна арматураланған түрі ауыр салмақты араластырғыш машиналар үшін қол жетімді.

4. Жуу қысымы қандай?

Жуу қысымы 1,0–1,5 МПа, ол шиналардағы, шассидегі, бункердегі бетон қалдықтарын, балшық пен шаңды толығымен жоя алады. және танк корпусы.

5. Толық автоматты жұмыс істей ме?

Иә. Ол PLC + инфрақызыл сенсорлық басқаруды қабылдайды. Машина көліктер кірген кезде автоматты түрде іске қосылады және қашан тоқтайды қалдыру, қараусыз операцияны жүзеге асыру.

6. Толық қуат және қуат көзі дегеніміз не?

Жалпы қуат 15–22 КВт, стандартты қуат көзі 3Φ 380 В 50 Гц және басқа кернеулерді реттеуге болады.

7. Саңылауларды бітеу оңай ма?

Жоқ. Біз үлкен апертурасы және бітелуге қарсы дизайны бар 304 баспайтын болаттан жасалған саптамаларды қолданамыз. Күнделікті қарапайым тазалауды сақтай алады тұрақты бүрку.

8. Ол ұзақ уақыт бойы ашық ауада жұмыс істей ала ма?

Иә. Жақтау қалыңдатылған төртбұрышты болат + коррозияға қарсы бояуды қабылдайды, ол су өткізбейтін, тот баспайтын және шаң өткізбейтін, араластыру станцияларында ұзақ мерзімді сыртқы пайдалану үшін жарамды.

9. Орнату талаптары қандай?

Тек тегіс жер, резервтелген су құбыры және қуат көзі қажет. Біз орналасу сызбасын және орнату бойынша нұсқаулықты береміз.

10. Сіз сатудан кейінгі қызмет көрсетесіз бе?

Иә. Біз 12 айлық кепілдікті, тегін тозу бөлшектерін, онлайн техникалық қолдауды және қашықтан басшылықты қамтамасыз етеміз.

Баптау және өндіру процесі

1. Талапты растау

Біз сізбен көлік түрін, алаңның көлемін, жуу сыйымдылығын, жүкке қойылатын талаптарды, басқару режимін, суды растау үшін хабарласамыз айналым жүйесі және басқа теңшеу қажеттіліктері. Біздің инженерлер аяқтау үшін кәсіби ұсыныстар береді техникалық жоспар.

2. Баға ұсыныстары және келісім-шарт

Расталған параметрлер негізінде біз ресми баға ұсыныстарын, жеткізу мерзімін, төлем шарттарын және сатудан кейінгі қызмет көрсетуді ұсынамыз. Екі тарап келісімге келгеннен кейін біз ресми келісімшартқа қол қойып, өндірістің басталуын растаймыз.

3. Арнайы дизайн

Біздің инженерлік команда 2D/3D дизайнын жүзеге асырады, оның ішінде жақтау құрылымы, саптаманың орналасуы, құбыр жүйесі және PLC бақылау бағдарламасы. Барлық сызбалар өндіріс алдында сізбен расталады.

4. Материалды дайындау

Біз жоғары сапалы шикізатты сатып аламыз: қалыңдатылған төртбұрышты болат, 304 баспайтын болаттан жасалған саптамалар, таза мыс қозғалтқышы, импортталған PLC және сенсорлар. Барлық материалдар кіріс инспекциясынан өтеді.

5. Өңдеу және өндіру

● Жақтау: лазерлік кесу, CNC майыстыру, дәл дәнекерлеу, құмдау және коррозияға қарсы бояу

● Бөлшектер: стандартты өңдеу және теңшелген бөлшектерді өңдеу

● Электрлік: PLC бағдарламасын жазу, басқару шкафын құрастыру және сынау

6. Құрастыру және іске қосу

Жақтауды, бүрку жүйесін, сорғыны, құбырды және басқару шкафын тұтас машина құрастыру. Толық функцияны түзету: жуу қысымы, индукциялық жауап, автоматты жұмыс, қауіпсіздікті қорғау.

7. Сапаны тексеру

Сыртқы түрі, өлшемі, жүк көтергіштігі, қысым сынағы, шу, су өткізбейтін және қауіпсіздікті қамтитын қатаң толық тексеру өнімділік. Тек білікті өнімдер қаптамаға түседі.

8. Орау және жөнелту

Экспорттық қаптама: болат белбеумен бекітілген жақтау, фумигацияланған ағаш қорапқа оралған осал бөлшектер. Аяқталды Кедендік ресімдеу біркелкі болуы үшін тасымалдау құжаттары ұсынылады.

9. Орнату және сатудан кейінгі

Біз орнату сызбаларын, операциялық бейнені және нұсқаулықты ұсынамыз. Онлайн нұсқау және жергілікті қызмет қол жетімді. Біз 12 айлық кепілдік пен ұзақ мерзімді техникалық қолдауды ұсыныңыз.

Жалпы мәселелер және шешімдер

1. Суды шашыратпаңыз немесе жуу қысымы төмен

● Себеп: саптама бітеліп қалды; су сүзгісі бітеліп қалды; жоғары қысымды сорғы қалыпты емес; сумен қамтамасыз етудің жеткіліксіздігі.

● Шешім: 304 баспайтын болаттан жасалған саңылауларды тазалаңыз; сүзгі элементін ауыстыру; су сорғысын тексеру; судың тұрақты түсуін қамтамасыз ету.

2. Инфрақызыл сенсор автоматты түрде қосылмайды

● Себеп: датчик шаңмен немесе цементпен жабылған; сымдар бос; PLC параметрінің қатесі.

● Шешім: сенсор бетін тазалау; тізбек қосылымын тексеру; PLC-де индукция параметрлерін қалпына келтіру.

3. Толық емес жуу / өлі бұрыштар

● Себеп: саптаманың бұрышы дұрыс емес; жеткіліксіз қысым; көлік тұрағы орнын толтыру.

● Шешім: саптама бағытын реттеңіз; қысымды дұрыс көтеру; көлікті дұрыс орынға бағыттаңыз.

4. Құбырлардың қосылыстарындағы судың ағуы

● Себеп: қосқыш бос; тығыздағыш сақина зақымдалған немесе ескірген.

● Шешім: буындарды қатайтыңыз; PLC басқарылатын араластырғыш жүк машинасының кір жуғыш машинасының тығыздағыш бөліктерін ауыстырыңыз.

5. Жабдықтың қалыптан тыс шуы немесе дірілі

● Себеп: Орнату жерінің біркелкі болмауы; болттар босатылған; сорғы немесе қозғалтқыш ақауы.

● Шешім: іргетасты тегістеу; барлық бекіткіштерді қатайтыңыз; су сорғысы мен моторын күрделі жөндеуден өткізу.

6. PLC басқару ақаулығы / іске қосу мүмкін емес

● Себеп: Тұрақсыз кернеу; фазаның жоғалуы; апаттық тоқтату басылды; басқару модулі зақымдалған.

● Шешім: Қуат көзін тексеріңіз; авариялық тоқтатуды қалпына келтіру; PLC бөлшектерін жөндеу немесе ауыстыру.

7. Саңылаулар жиі бітеліп қалады

● Себеп: суда шөгінді бар; су айналымы сүзілмейді.

● Шешім: тұндырғышты орнату; сүзгі қосу; су жолын үнемі тазалап тұрыңыз.

8. Бүкіл машинаның тоты немесе коррозиясы

● Себебі: ұзақ мерзімді ылғалды орта; техникалық қызмет көрсету жоқ.

● Шешім: Жерді құрғақ ұстаңыз; коррозияға қарсы жабынды үнемі қайта бояу; өшіру кезінде суды төгіңіз.

Сертификаттар және сәйкестік

Біздің PLC басқарылатын араластырғыш машина кір жуғыш машинамыз CE және ISO стандарттарымен сертификатталған, бұл оның сәйкестігін қамтамасыз етеді. өнеркәсіптік машиналарға қойылатын халықаралық қауіпсіздік, сапа және экологиялық талаптар.

CE сертификаты жабдықтың өткенін дәлелдей отырып, ЕО Машиналар директивасына толық сәйкестігін растайды. электр қауіпсіздігі, механикалық тұрақтылық және тәуекелді азайту үшін қатаң бағалау. Бұл машинаның болуын қамтамасыз етеді еуропалық нарықтарда заңды түрде сатылады және жұмыс істейді.

Сонымен қатар, біздің өндіріс пен сапа менеджменті жүйеміз ISO стандарттары бойынша сертификатталған дәйекті өндірістік процестер, сенімді өнімділік және әр кезеңде сапаны қатаң бақылау өндіріс. Бұл сертификаттар араластырғыш жүк машинасының кір жуғыш машинасының халықаралық стандарттарға сәйкес келетініне кепілдік береді қауіпсіздік, ұзақ мерзімділік және пайдалану тиімділігі.
