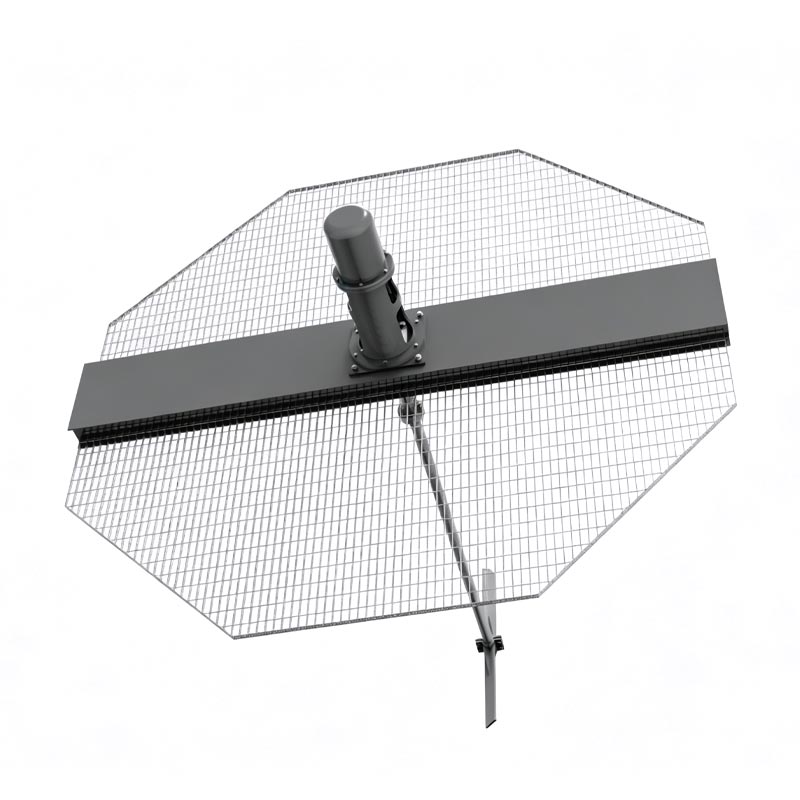

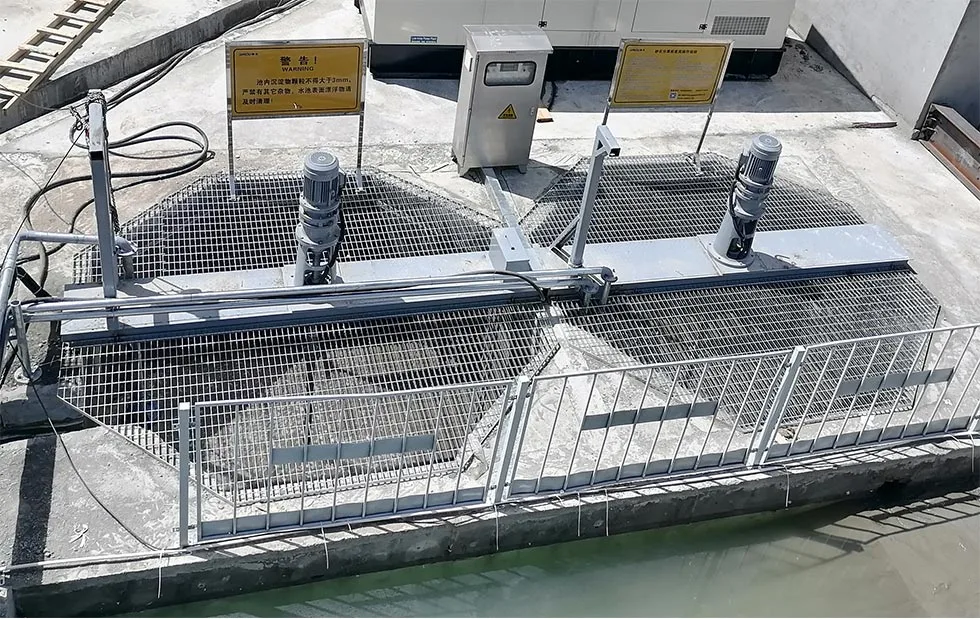

Басып шығару және бояуға арналған ағынды суларға арналған резервуар араластырғыш араластырғыш

SINOU тоқыма қоршаған ортаны қорғау ағынды су жабдықтарына бағытталған тәжірибелі өндіруші болып табылады, қамтамасыз етеді жаһандық басып шығаруға, бояуға және тоқыма өңдеуге арналған арнайы басып шығару және бояу ағынды суларға арналған резервуар араластырғыш араластырғыш зауыттар.

Басып шығару ағынды суларының негізгі ауыру нүктелеріне бағытталған әзірленген: көп мақта/полиэстер қысқа талшықтары, айнымалы рН (4~12), жоғары концентрациялы бояғыш шламы және жабдықтың оңай орамының коррозиясы.

Антиталшықпен жабдықталған орамасының қисық дөңгелегі, қос кремнийлі карбидті механикалық тығыздағыш және қосымша ауыспалы жиілікті жетек жүйесі, біздің араластырғыш түссіздендіргіш агент, флокулянт және шикі бояғыш ағынды сулардың біртекті араласуын жүзеге асырады, резервуар түбін болдырмайды. балшық қыртысын және биохимиялық өңдеу тиімділігін оңтайландырады.

Біз білік материалын, дөңгелек өлшемін, коррозияға қарсы реттейміз әртараптандырылған басып шығару мен бояуды шешу үшін нақты ағынды сулардың құрамына сәйкес сорт пен орнату пішіні ағынды суларды тазарту проблемалары.

Өнім мәліметтері

1. Эксклюзивті орамаға қарсы қисық дөңгелек

(1) Текстильдік штапель талшығына арналған иілулі иілген пышақты қабылдау; Арнайы доғалық саңылау дизайны ораманы болдырмайды мақта, полиэфир, жүннен жасалған қысқа талшықтар, олар басып шығару ағынды суларында жиі кездеседі.

(2) Қосымша үш материал сорттары: SUS304 баспайтын болат, SUS316L жоғары қышқылға төзімді баспайтын болат, табиғи жоғары хлорлы бояғыштардың ағынды суларына арналған резеңке төселген қорытпа; пышақ шеті үздіксіз тазалауға қарсы тұру үшін 3–5 мм қалыңдатылған пигментті бөлшектер мен бояғыш заттардың қалдықтары.

(3) Спиральды үш өлшемді циркуляциялық ағынды қалыптастыру үшін CFD сұйықтықты модельдеу арқылы оңтайландырылған, төменгі ағынмен үлкен ағын жылдамдығы айналу кедергісі, аралық басып шығару дренажының айнымалы шлам концентрациясына сәйкес.

2. Біріктірілген соғылған коррозияға қарсы араластырғыш білік

(1) Толық бір сатылы соғу өңдеу, ауыспалы қозғалыс кезінде жарықшақтың коррозиясын болдырмау үшін білік корпусында дәнекерлеу тігісі жоқ. қышқыл-сілті PH(4~12) бояғыш орта.

(2) Көптеген баспа зауыттары үшін стандартты опция ретінде SUS316L тұтас білік; теңшелген Hastelloy білігі үшін қол жетімді жоғары хлоридті тұздары бар реактивті бояғыштардың ағынды сулары.

(3) Сыртқы бетті дәл айна жылтырату, пигментті адгезияны және ілулі майдадан үйкеліс қажалуын азайтады қатты бөлшектер, ұзақ уақыт батыру кезінде қызмет ету мерзімін едәуір ұзартады.

3. Қосарланған кремний карбидті механикалық тығыздағыш жинағы

(1) Кәдімгі бір резеңке тығыздағыштан ерекшеленетін екі жақты қатты қорытпалы кремний карбиді қос тығыздағыш құрылымы араластырғыш; басып шығару көмекшілерінің, беттік-активті заттардың және пигментті ұсақ түйіршіктердің эрозиясына төзімді.

(2) Кәдімгі нитрилді каучуктың орнына фторлы резеңке екінші көмекші сақина, қартаюды тиімді болдырмайды. күшті сілтілі бояу ерітіндісінің коррозиясы.

(3) Бөлінетін алынбалы тығыздағыш конструкциясы, бүкіл білікті бөлшектемей және орнында бір бөлікті ауыстыруды жүзеге асырыңыз және жұмыс дөңгелегі, басып шығару шеберханасына техникалық қызмет көрсету еңбегінің құнын үнемдеңіз.

4. Тығыздалған төмен шуды азайтатын құрылғы

(1) Толығымен жабық майға батырылған редуктор, шаң өткізбейтін және бояуға қарсы бу коррозиясы, ішкі беріліс сөндіруді қабылдайды жоғары тұтқырлығы бар концентрлі бояу шламын араластыру кезінде жоғары айналу моменті үшін легирленген болат.

(2) Ағып кетуге қарсы тығыздағыштары бар тәуелсіз май сақтау камерасы, ағынды су буының майлауға енуіне жол бермейді майдың тот басуына және қалыпты тозуына себеп болады.

(3) Ықшам орналасу, тар жиегі бар ескі басып шығару зауытының бассейнін қайта құру үшін орнату орнын үнемдеңіз.

5. IP55/IP68 класы арнайы сыртқы қозғалтқыш

(1) Стандартты IE3 жоғары тиімді қозғалтқыш, көміртекті азайтуға арналған қосымша IE4 тұрақты магнитті энергияны үнемдейтін модель кең ауқымды бояу индустриялық паркін жаңғырту; жоғары температуралы ылғалды цехты бейімдеу үшін оқшаулау дәрежесі F қоршаған орта.

(2) Сыртқы бетінде коррозияға қарсы жабыны бар екі қабатты герметикалық мотор корпусы; сым портымен жабдықталған су өткізбейтін және тұманға қарсы резеңке тығын, ұшпа заттары бар басып шығару шеберханасына арналған қосымша жарылысқа төзімді EX қозғалтқышы органикалық бояғыш заттардың қалдықтары.

(3) Концентрлі тұнбаның түсуінен кенет шамадан тыс жүктеме кезінде қызып кетуді болдырмау үшін тәуелсіз жылуды диссипациялау құрылымы орталықтандырылған матаны жуу ауысымы кезінде.

6. Көп стильді реттелетін орнату кронштейні

(1) Үш қосымша бекіту жақтауы: бүйірлік қабырғаға ілулі кронштейн, үстіңгі тік бекітілген кронштейн, су астындағы көтеру бағыттағышы рельс кронштейні, тікбұрышты реттегіш цистерна, әртүрлі полиграфиялық зауыттың дөңгелек жабық тұнба резервуары макеттер.

(2) Кронштейн негізі ауыр эпоксидті коррозияға қарсы жабыны бар көміртекті болаттан немесе толық баспайтын болаттан жасалған, су деңгейінің нақты уақыттағы ауытқуына сәйкес жұмыс доңғалағын батыру тереңдігін дәл баптау үшін реттелетін болт саңылауының дизайны бояғыш ағынды сулар.

Көтергіш түрдегі кронштейн бассейн суын төгусіз судың барлық ылғалды бөлігін көтере алады, бұл әдеттегіге ыңғайлы талшықтарды тазалау және құрамдастарды тексеру.

Техникалық параметр

Жиі қойылатын сұрақтар

1.С: Бұл араластырғыш PH 4–12 күшті қышқылды және сілтілі бояғыштардың ағынды суларында жұмыс істей ала ма?

● A: Иә. SUS316L білігі + фторрезеңке тығыздағыш конфигурациясын таңдаңыз; резеңке төселген нұсқасы қосымша жоғары деңгейге қол жетімді коррозияны болдырмау үшін хлоридті ағынды суларды.

2.Q: Қисық дөңгелегі мақта мен полиэфирден жасалған қысқа талшықтар үшін шынымен орамаға қарсы ма?

● A: Арнайы әзірленген саңылау иілген пышақ талшықты орауды айтарлықтай азайтады. Тікелей жүзді араластырғыштармен салыстырғанда, басып шығару зауыттарында тазалау жиілігі 70%-дан төмендейді.

3.Q: Мен машинаны қолданыстағы ескі ағынды су бассейндеріне азаматтық өзгерістерсіз орнатуға болады ма?

● A: Бүйірлік қабырғаға ілулі кронштейнге бетон іргетасын өзгерту қажет емес, ескі баспа зауыты үшін өте қолайлы кеңістігі шектеулі жөндеу жобалары.

4.С: Орталықтандырылған өндіріс кезінде ағынды сулардың шламының концентрациясы кенеттен көтерілсе ше?

● A: Қосымша VFD жиілігін түрлендіру қозғалтқыштың шамадан тыс жүктелуін болдырмау үшін жылдамдықты икемді түрде реттейді; біз сондай-ақ шамадан тыс жүктемені конфигурациялаймыз басқару шкафының ішіндегі автоматты қорғаныс.

5.Q: Бояғыш ағынды сулардағы механикалық тығыздағыштың қызмет ету мерзімі қанша?

● A: Қосарланған кремний карбиді + фторрезеңке тығыздағыш қалыпты жұмыс жағдайында әдетте 8–12 айға созылады. қарапайым резеңке тығыздағыштарға қарағанда ұзағырақ.

6.Q: Бұл модель жаңбырлы зауыт аулаларында ашық ауада орнатуды қолдай ма?

● A: Стандартты IP55 қозғалтқышы, ылғалды және жаңбырлы шеберхананың сыртқы ортасына бейімделу үшін қосымша IP68 толық герметикалық құрылым.

7.Q: Жабдық декорант дозалау машинасымен және сүзгі прессімен ынтымақтаса алады ма?

● A: Толық басып шығару ағынды суын қалыптастыру үшін автоматты мөлшерлеу жүйесімен және тұнба сүзгі прессімен тамаша сәйкестік емдеу ағымы.

8.Q: Басып шығару және бояу ағынды суға арналған резервуар араластырғыш араластырғышының кепілдік мерзімі қандай?

● A: бір жылдық толық машина кепілдігі; ішінде жасанды емес зақымдалған қосалқы бөлшектерді тегін ауыстыруға болады кепілдік мерзімі.

Басып шығару және бояуға арналған ағынды суға арналған резервуар араластырғыш араластырғышты пайдалану бойынша сақтық шаралары

1. Іске қосу алдында жұмыс алдындағы тексеру

(1) Сұйықтық деңгейін қатаң түрде тексеріңіз: Басып шығару және бояуға арналған ағынды суға арналған резервуар араластырғыш араластырғышының дөңгелегі толығымен болуы керек. кемінде 200 мм ағынды суға батқан; жеткілікті сұйықтықсыз құрғақ жүгіру қос кремний карбиді тез зақымдайды механикалық тығыздағыш.

(2) Қалқымалы әртүрлі заттарды тазалау: беткі қалқымалы мақта штапельді талшықты, мата қалдықтарын және массивті бояғыштарды алып тастаңыз жұмыс дөңгелегі аймағын блоктайды, іске қосқаннан кейін пышақтардың кептелуін болдырмайды.

(3) Тізбекті тексеру: басқару шкафының сымдарының бүтіндігін, баспа зауытының шеберханасынан туындаған бос терминалдар жоқ екенін растаңыз діріл; VFD параметрінің орнату орнындағы тұнба күйіне сәйкес келетінін тексеріңіз.

2. Іске қосу және іске қосуды басқару

(1) Басып шығару және бояу үшін жиілікті түрлендіру түрі үшін алдымен төмен жылдамдықты іске қосуды қабылдаңыз. нығыздалған резервуардың астыңғы шламынан лезде шамадан тыс жүктемені болдырмау үшін номиналды айналу жылдамдығын біртіндеп арттырыңыз.

(2) Зауыттық орталықтандырылған басып шығару өндірісі кезінде үздіксіз жұмыс істеп тұру; жиі үзіліссіз стартты тоқтатуды болдырмаңыз, жиі іске қосу қозғалтқыштың қызып кетуін және біліктің шаршау деформациясын оңай тудырады.

(3) Жұмыс күйін жүйелі түрде қадағалаңыз: қозғалтқыш температурасын, жабдықтың дірілін және тығыздағыштың ағып кетуін бақылаңыз; тоқта тығыздағыш бөлігінен қалыптан тыс шу немесе сұйықтық тамшылағанда дереу жұмыс істеңіз.

(4) Айналу жылдамдығын нақты уақыттағы су сапасына сәйкес дұрыс реттеңіз: ағынды су талшықтары және шлам концентрациясы жоғарылайды; қуатты тұтынуды үнемдеу үшін төмен дренажды өндірістік емес кезеңде бос жүріс жылдамдығын азайтыңыз.

3. Орташа және химиялық ортаны бақылау

(1) Ағынды су бассейнінің PH күрт ауытқуын болдырмаңыз; концентрлі қышқыл/сілті шикізатын тікелей қосу жергілікті болдырмау үшін орнату позициясының жанында тыйым салынады суға батқан бөліктерде қарқынды химиялық коррозия.

(2) Резервуарды күшті тотықтырғыш тазартқышпен тазалағанда, жабдықтың үздіксіз жұмыс уақытын қысқартыңыз, жоғары тотықтырғыш сұйықтық фторрезеңке тығыздағыш компоненттерінің қартаюын тездетеді.

4. Тұрақты күнделікті және мерзімді техникалық қызмет көрсету

(1)Күнделікті жұмыс тәртібі: иілген дөңгелек бетіндегі қалдық талшықты 7~10 күн сайын тазалап, талшықтардың қалыңдауына жол бермейді. араластыру тиімділігіне әсер етеді және жүктемені арттырады.

(2)Ай сайынғы тексеру: Бекіту кронштейнінің болттары мен білік қосылымының тығыздығын тексеріңіз; тығыздағыштың орналасуын тексеріңіз ізді бояғыш заттардың ағуы бар.

(3) Жартыжылдық техникалық қызмет көрсету: ескірген фторрезеңке қосалқы тығыздағыш сақинаны ауыстырыңыз; араластырған кезде кішкене сызаттарды жылтыратыңыз негізгі біліктің коррозияға қарсы қабатын қорғау үшін пигментті бөлшектерден туындаған білік.

(4) Ұзақ мерзімді өшіру (15 күннен астам): кронштейнді, жұмыс дөңгелегін жуу арқылы суға батқан құрамдастарды судан шығарыңыз. қалдық бояғыш пен пигментті жуу үшін бейтарап таза суы бар білік, кептіруге жол бермеу үшін ауада кептіруден кейін сақтаңыз. химиялық коррозия.

5. Арнайы жұмыс жағдайы туралы ескерту

(1) Ашық ауада орнатылған ашық ауада басып шығару және бояу үшін ағынды суға арналған резервуар араластырғыш араластырғышы үшін: жаңбырдан қорғауды қамтамасыз етіңіз. қатты жаңбырлы күндерде басқару шкафы, электр бөліктерінің қысқа тұйықталуына әкелетін жаңбыр суының енуіне жол бермеңіз.

(2) Ұшқыш бояғыш газы бар цехтарда қолданылатын жарылыстан қорғалған теңшелген қондырғы: қозғалтқышты бөлшектеуге қатаң тыйым салынады жанғыш газ ортасындағы қабық.

Төмен температуралы қыста: Төмен жылдамдықты бос жұмыс істейтін жабдықты ресми жұмыс алдында 3~5 минут алдын ала қыздырыңыз. суық бояу шламының жоғары тұтқырлығын бейімдеу.

Өнімді бәсекелестермен салыстыру

Баптау және өндіру процесі

1-қадам: орнында деректерді жинау және техникалық схеманы растау

Инженерлер ағынды сулардың рН мәнін, штапельді талшықтың мазмұнын, резервуардың өлшемін қоса алғанда, жердегі негізгі параметрлерді жинайды. орнату кеңістігі және баспа және бояу зауытының коррозияға қарсы талаптары.

Бірегей жоғары талшықты біріктіріңіз, мақсатты құрылымды жобалау және тапсырыс бойынша аяқтау үшін басып шығару ағынды суларының ауыспалы қышқыл-сілтілі жұмыс жағдайы дәйексөз.

Доңғалақтың түрін, біліктің материалын растаңыз (304/316L/резеңке төсемі), қозғалтқышты қорғау дәрежесі және тапсырыс берушімен тапсырысқа қол қою алдында орнату формасы.

2-қадам: CFD ағынын модельдеу және оңтайландырылған сызба дизайны

R&D тобы орамаға қарсы қисық дөңгелегі мен білігінің доғалық радианы оңтайландыру үшін CFD сұйықтықты модельдеу бағдарламалық құралын қабылдайды. диаметрі, нақты талшық негізінде пышақ саңылауының өлшемін реттеңіз шоғырландыру, техникалық қараудан кейін дайын өндіріс сызбасын шығару.

3-қадам: шикізатты сатып алу және кіріс инспекциясы

Тот баспайтын болаттан жасалған дайындаманы, кремний карбидті тығыздағышты, IE3/IE4 жоғары тиімді қозғалтқышты және қорытпаны сатып алыңыз. Басып шығару және бояуға арналған редуктор бөлшектері ағынды суға арналған резервуар араластырғыш араластырғыш. Суға батқан барлық шикізат қышқыл-негізден өтеді қоймаға қоймас бұрын коррозияға қарсы сынау және өлшемді тексеру, кейінірек болдырмау үшін біліктілігі жоқ шикізатты қабылдамаңыз. коррозияның бұзылуы.

4-қадам: CNC дәл өңдеу және коррозияға қарсы бетті өңдеу

1. Негізгі білік интегралды соғуды қолданады + CNC өңдеуді және айнаны жылтыратуды дәнекерлеудегі жарықшақтарды жасырады. қауіп;

2. Тот баспайтын болаттан жасалған дөңгелегі мен керек-жарақтары пассивациядан өтеді; резеңке төселген типті бөлшектерді қабылдайды күшті коррозиялық бояулардың ағынды сулары үшін жоғары температуралы вулканизациялық коррозияға қарсы өңдеу;

3.Көміртекті болаттан жасалған монтаждық кронштейн қалың эпоксидті коррозияға қарсы бояумен қапталған.

5-қадам: Құрамдас бөлікті құрастыру және электрлік алдын ала жөндеу

Кәсіби жұмысшылар редукторды, қос кремний карбидті механикалық тығыздағышты, араластырғыш білік пен орамаға қарсы құрастырады. Басып шығару және бояуға арналған ағынды суларға арналған резервуар араластырғыш араластырғышының құрастыру процесінің стандартына сәйкес жұмыс дөңгелегі. Жиілік үшін түрлендіру үлгілері, шеберханадағы ағынды су концентрациясының өзгеруіне сәйкес келетін алдын ала орнатылған VFD жұмыс параметрлері, толық тізбекті тексеру.

6-қадам: Бояғыштың ағынды суларын жүктеу зауытының сынағы

Әрбір дайын араластырғыш 72 сағаттық үздіксіз симуляциялық сынақтан өтеді өздігінен дайындалған жоғары талшықты қышқылды-сілтілі ағынды сулары бар зертхана (нақты басып шығару ағынды суларын модельдеу). Талшыққа қарсы ораманы тексеріңіз өнімділік, герметиканың саңылаусыздығы, қозғалтқыш температурасының жоғарылауы және діріл мәні дизайнға сәйкестігіне кепілдік береді жеткізу алдында стандартты.

7-қадам: коррозияға қарсы қаптама және экспортқа жөнелту

Суға батырылған металл бөлшектерді тоттануға қарсы маймен жағыңыз, өзек бөліктерін ылғалға төзімді пластик пленкамен ораңыз; орын зақымдануды болдырмау үшін экспорттық фанер қаптамасына жабдықтың толық жиынтығын, қосалқы тығыздағыш бөлшектерін және пайдалану жөніндегі нұсқаулықты шетелдегі баспа жобалары үшін ұзақ қашықтыққа теңіз тасымалдау кезінде.

8-қадам: Сатудан кейінгі қашықтан нұсқау және орнында іске қосу

Барлық клиенттер үшін онлайн бейне орнату бойынша нұсқаулықты қамтамасыз ету; жаппай тапсырыс және ірі шетелдік бояу индустриялық паркі үшін жобалар, басып шығару және бояу ағынды сулары резервуарының монтажын жөндеу үшін сайтқа техникалық инженерлерді ұйымдастырыңыз Араластырғыш араластырғыш, сонымен бірге бояғыштардың ағынды суларының ортасына бағытталған күнделікті техникалық қызмет көрсету пункттерінде операторларды жаттықтырады.

9-қадам: Өмір бойы сатудан кейінгі бақылау қызметі

Машинаға 1 жылдық толық кепілдікті енгізу; өзіндік құнын қамтамасыз ету қосалқы бөлшектермен қамтамасыз ету және жабдықты техникалық жаңарту қызметі бүкіл қызмет ету мерзімінде.

Тексеру элементтері және сынақ деректері

1. Орамға қарсы сынақ

Сынақ жағдайы: 320 мг/л мақта және полиэфир қысқа талшықтары бар ағынды су, үздіксіз жұмыс

72 сағ. Сынақ нәтижесі: Басып шығару және бояу ағынды суларға арналған резервуар араластырғыш араластырғыштың қисық жұмыс дөңгелегінің талшықты адгезиясы шамалы; пышақтың бөгелуі жоқ, тазалау циклі ≥7 күн. Кәдімгі түзу пышақ 24 сағат ішінде қалың талшықты жинайды.

2. Коррозияға қарсы батыру сынағы

Сынақ сұйықтығы: PH=4 қышқыл бояу сұйықтығы және PH=12 сілтілі көмекші сұйықтық, 30 күн ұстаңыз

● SUS316L білігі: шұңқырлы коррозия жоқ, беті бүлінбеген

● SUS304 білігі: жоғары хлорлы ортада ғана түсінің аздап өзгеруі Көміртекті болат үлгісі тот басқан және эрозияға ұшыраған. бірдей жағдайда.

3. Тығыздағыштың ағып кетуін тексеру

Құрамында пигментті ұсақ бөлшектері бар бояғыш ағынды су астында 168 сағат бойы толық су астында жұмыс істеу Қос кремний карбидті тығыздағыш Басып шығару және бояуға арналған ағынды суларға арналған резервуар араластырғышының араластырғышы: білік күйінде сұйықтықтың нөлдік ағуы.

4. Мотор температурасының жоғарылауы және жүктеме сынағы

Тұтқырлығы жоғары бояу тұнбасының ортасында толық жүктемедегі үздіксіз жұмыс Қозғалтқыш температурасының жоғарылауы ≤38K, F класында оқшаулау стандарты; қызып кету дабылы жоқ.

5. Араластырудың біркелкі сынағы

30 минуттық жұмыстан кейін резервуардың 5 позициясынан сынама алу, дәрілік заттардың концентрациясының айырмашылығын анықтау Концентрация қателігі ≤±4,2%, басып шығаратын ағынды суларды мөлшерлеуді гомогенизациялау талаптарын толығымен қанағаттандырады.

6. Қуатты тұтынуды анықтау

Бірдей резервуар көлемі және араластыру әсері Біздің араластырғыштың қуатты үнемдеу көрсеткіші: кәдімгі қарапайым араластырғышпен салыстырғанда 21% ~ 26%.

7. Дірілді тексеру

Жұмыстың номиналды жылдамдығы, діріл мәні ≤2,1мм/с, қалыпты сілкініссіз тұрақты жұмыс.

Сапаны тексеру және үлгі саясаты

1. Толық процесті сапаны тексеру стандарты

(1) Шикізаттың кіріс инспекциясы

Барлық тот баспайтын болат, тығыздағыш бөлшектер мен қозғалтқыштар тексеріледі материалдық сертификат; негізгі суға батқан бөліктер, біліктілігі жоқ материалдарды сақтау алдында қышқыл-негізді батыру орнын тексеруден өтеді тікелей қабылданбайды.

(2) Жартылай фабрикаттарды тексеру

Білікті өңдеу дәлдігін, дөңгелектің өлшемдік төзімділігін және бетінің коррозияға қарсы өңдеу әсерін тексеріңіз. өндіріс.

(3) Дайын өнімді зауыттық тексеру

Әрбір құрылғы орамаға қарсы, тығыздау, температураның жоғарылауын қоса алғанда, 72 сағаттық модельденген басып шығару ағынды суларының жүктеме сынағымен аяқталады. және жеткізу алдында араластыру өнімділігі; зауыттық тексеру актісін береді.

(4) Жаппай тапсырыстарды кездейсоқ тексеру

Жалпы сапаны тұрақтандыру үшін өнімділікті қайталап тексеру үшін әрбір партиядан 5% кездейсоқ іріктеу.

2. Қызмет көрсету саясаты үлгісі

● Тегін дайын машина үлгісі жоқ

Коррозияға қарсы және арнайы жұмыс дөңгелегі өндірісіне байланысты толық араластырғышты тегін қамтамасыз ету мүмкін емес. құны
