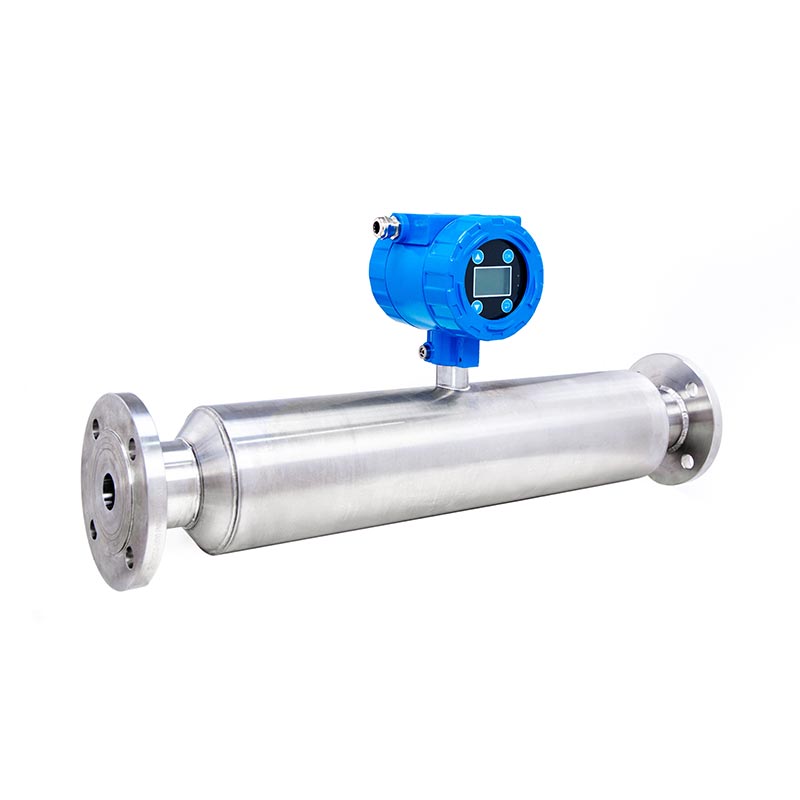

Ағынды суларды шөгінділерді тазарту жобасына арналған жоғары дәлдіктегі өнеркәсіптік құбырлы шламның концентрациясын өлшегіш

SINOU - қоршаған ортаны бақылаудың онлайн құралдарының мамандандырылған өндірушісі, жоғары дәлдікті қамтамасыз етеді Дүниежүзілік коммуналдық ағынды суларға арналған ағынды суларды тазарту жобасы үшін өнеркәсіптік құбыр желісінің шламды концентрациясын өлшегіш зауыттар, электропластикалық ағынды су станциялары және өнеркәсіптік қалдықтарды сұйықтықтарды кәдеге жарату кәсіпорындары.

Құрастырылған мақсатты бағытталған құрамында органикалық қоспалар, ұсақ шөгінділер және ағынды суларды тазарту процесіндегі қалдық флокулянт бар шлам, барлығы суланған құрамдас бөліктері коррозиялық ағынды суларға арналған қосымша 316L/титан теңшеуімен стандартты SUS304 баспайтын болатты қабылдайды; нақты уақыттағы 4~20мА және RS485 қос сигналдары тұнба сорғысының жиілігін реттеу үшін ағынды судың орталық PLC шкафын қосады және дыбысты автоматты түрде қосатын флокулянт.

Құбырдың теңшелетін диаметрі, өлшеу диапазоны және құрылыс үшін жарылысқа төзімді деңгей толық технологиялық ағынды суларды кәдеге жаратуға арналған интеллектуалды жабық контурлы тұнбаны тазарту жүйесі.

Жоғары дәлдіктегі өнеркәсіптік құбырлы шламның концентрациясын өлшегіш дегеніміз не?

Ағынды суларды шөгінділерді тазарту жобасы үшін жоғары дәлдіктегі өнеркәсіптік құбырлы шламның концентрациясын өлшейтін құрал SINOU дербес әзірлеген кәсіби кірістірілген онлайн бақылау құралы толық технологиялық тұнба концентрациясы қалалық канализациялық қондырғыларды, өнеркәсіптік химиялық ағынды суларды үздіксіз анықтау станциялары және әртүрлі экологиялық шламды кәдеге жарату инженерлік жобалары.

Әмбебап кірістіру түрінен айырмашылығы нарықтағы концентрация сенсорлары, ол толық фланецті құбыр желісінің біріктірілген құрылымы ретінде жасалған оңтайландырылған ядролық емес ультрадыбыстық анықтау принципін қабылдай отырып, тұнбаны тасымалдайтын құбырларға тікелей орнатылады. радиоактивті қауіптілігі жоқ, белсенді тұнбаның қатты құрамын үздіксіз нақты уақыт режимінде онлайн сынауды жүзеге асыру, қоюландырылған тұнба, артық тұнба және құрамында майда лай, қалқымалы талшық және қалдық бар аралас органикалық тұнба ағынды су құбырларының ішіндегі флокулянт.

1. Негізгі дизайн бағдары және дизайн мақсаты

Бұл ағынды суларды шөгінділерді тазарту жобасына арналған жоғары дәлдіктегі өнеркәсіптік құбыр суспензиясының концентрациясын өлшейтін құрал ағынды су тұнбаларының өнеркәсіптік ауырсыну нүктелеріне бағытталған арнайы жасалған: биохимиялық аэрация нәтижесінде пайда болатын көбіктер, органикалық тұнбаның адгезиясы, тұнба тұнбасынан туындайтын тұрақсыз концентрацияның ауытқуы және құбырлардың жиі бітелуі.

Ол дәстүрлі қолмен сынама алу және зертханалық сынақ режимін, шығыс стандарты 4 ~ 20 мА және ауыстыру үшін әзірленген RS485 сандық сигналдары ағынды су қондырғысының орталық PLC басқару шкафымен қондыру үшін автоматты түрде қосылады тұйықталған интеллектуалды тұнбаны құру үшін ауыспалы жиіліктегі тұнбаны беру сорғысы және автоматты флокулянтты мөлшерлеу жүйесі тазартуды бақылау, шламды сусыздандыру сапасын тұрақтандыру, химиялық тұтынуды азайту және күнделікті қолмен техникалық қызмет көрсету құны сарқынды суларды тазарту жобалары үшін.

2. Жұмыс механизміне кіріспе

Негізгі өлшеу технологиясы жаңартылған ультрадыбыстық дыбыстың әлсіреуін анықтау болып табылады. Ағынды сулар шламы кезінде ішкі ультрадыбыстық зонд, құралдың толық өлшегіш қуысы арқылы үздіксіз ағып жатыр. тұрақты жиілікті ультрадыбыстық толқынды ағынды ортаға жібереді; суспензияланған органикалық бөлшектер, лай және микро көпіршіктер шламның ішінде ультрадыбыстық энергияны сіңіреді және шашыратады, кірістірілген жоғары дәлдіктегі чип нақты уақытта шламды есептейді дыбыс жылдамдығының әлсіреу дәрежесін талдау арқылы қатты концентрация мәні, тәуелсіз температура & ортадан келген өлшеу қателігін жою үшін өндіріс кезінде алдын ала калибрленген қысымды өтеу бағдарламасы температура мен құбырдағы қысымның ауытқуы.

Автоматты түрде оңтайландырылған кедергіге қарсы өздігінен үйрену алгоритмі аэрация микрокөпіршіктері мен ағынды сулар шламына тән ұсақ органикалық талшықтардың бұзылуын сүзеді, бұл ұзақ мерзімді қамтамасыз етеді. ағынды сулардың күрделі жұмыс жағдайларында тұрақты өлшеу дәлдігі.

3. Құрылымдық және материалды құрам

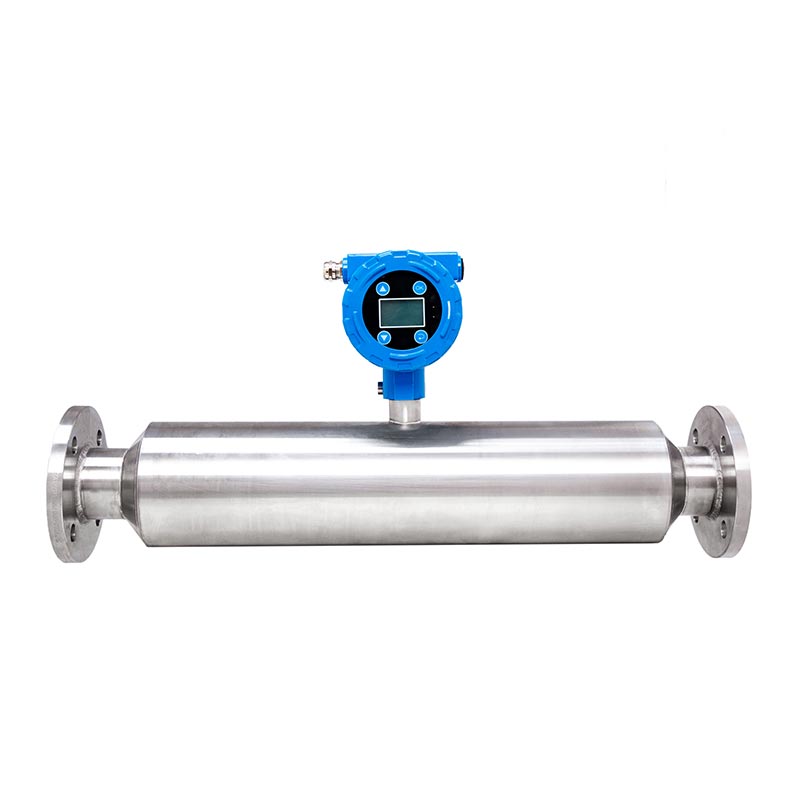

● Негізгі өлшеу түтігінің корпусы: ішкі өлі бұрыштары жоқ, толық түзу өтетін жіксіз құбыр құрылымы, стандартты әдепкі суланған материал ретінде қалыңдатылған SUS304 баспайтын болат, қосымша SUS316L немесе титан қорытпасы үшін теңшеу жоғары қышқылды, жоғары сілтілі, майлы коррозиялық өнеркәсіптік ағынды сулардың тұнбалары; жақсы жылтырату үшін қол жетімді ішкі қабырға немесе органикалық тұнбаның жабысуын және ағын арнасының ішінде шөгінділердің тұнбасын азайту үшін ультра айнамен жылтырату.

● Жоғарғы кіріктірілген таратқыш жинағы: IP65 шаң өткізбейтін және су өткізбейтін сандық дисплей таратқыш қабығы, құйылған стандартты алюминий корпусы, қосымша тот баспайтын болаттан жасалған коррозияға қарсы қабық және жарылысқа төзімді Ex d тапсырыс бойынша ұшатын зиянды газы бар химиялық цехқа арналған қабық; жергілікті жарықдиодты нақты уақыттағы концентрация дисплейімен жабдықталған қашықтағы тарихи деректерді сақтау және экспорттау үшін экран және қосымша бұлттық деректерді беру модулі.

● Кірістірілген дәлдік сезгіш өзегі: толығымен батырылған ультрадыбыстық зондтау құрамдас бөлігі құбыр қуысының ішіне алдын ала жинақталған, барлығы электрондық компоненттер қоршаған ортаға бейімделу қабілетін жақсарту үшін құрастыру алдында жоғары төмен температурадағы қартаю сынағынан өтеді.

4. Қолданудың негізгі сценарийлері

Ол белсенді тұнбаны қайтару құбырына, қоюландырғышты шығару құбырына, сусыздандыруға арналған құбырға кеңінен орнатылады. коммуналдық шаруашылық-тұрмыстық кәріз қондырғыларының, сондай-ақ қалдық шламды тасымалдайтын электропландау, тамақ қайнату, ұсақ химиялық сарқынды суларды тазарту станциялары мен өзендерді тереңдету шламын орталықтандырылған жою жобалары, қызмет көрсетеді тұнбаның қоюлануынан, сусыздандырудың соңғы өңдеуіне дейін жеткізуден бастап тұнба концентрациясын толық тізбекті бақылау.

5. Түпкі пайдаланушылар үшін негізгі функционалдық мән

Күнделікті қайталанатын қолмен сынама алуды және зертханалық тығыздықты тексеруді болдырмаңыз, жұмыс орнында сынақтан өткізуге кететін шығынды айтарлықтай үнемдеңіз;

Нақты уақыттағы концентрацияға сәйкес сорғы жылдамдығын автоматты реттеуді жүзеге асырыңыз, құбырдың бітелу жылдамдығы 70% -дан жоғары. және жиі өшіру тазалау жоғалтуын азайту;

Интеллектуалды флокулянтты мөлшерлеуді автоматты басқару коагулянт шығынын 16%-26%-ға азайтып, өндірісті қысқартады. ағынды су зауыттарын пайдалану құны;

Тұрақты тұнбаны беру процесстен кейінгі таспа сүзгі пресінің сусыздандыру консистенциясын жақсартады, судың ылғалдылығын төмендетеді. ағызылатын тұнбаны және шламды тасымалдау мен полигонға кететін шығындарды азайтады.

6. Біліктілік стандарты

Барлық дайын концентрация өлшегіштері CE электр қауіпсіздігі және EMC сертификатынан және ISO сапа менеджменті жүйесінің сертификатынан өтеді, толық. Шетелдік жобалар бойынша сауда-саттыққа, экспорттық кедендік ресімдеуге және үшінші тараптың ресми құжаттарына қол жетімді сертификаттау құжаттары тексеру.

Қалай таңдау керек

1. Шлам орта қасиетін растаңыз және суланған материалды таңдаңыз

● Тұрмыстық ағынды сулар шламы (бейтарап, коррозиясы төмен, аз органикалық май, рН 6~9)

Стандартты қоюландырылған SUS304 баспайтын болаттан жасалған суланған нұсқасын таңдаңыз, үнемді, кәдімгі белсенді тұнбаға сәйкес келеді, қайтару шламы және қалалық ағынды сулар зауытының қоюланған шламы.

● Электрлік қаптау/химиялық өнеркәсіп қалдықтары (қышқыл/сілті коррозиясы, жоғары хлорид, майлы қалдық, рН 1~5 немесе 10~14)

Күшті коррозияға қарсы арнайы SUS316L тот баспайтын болат немесе титан қорытпасы суланған корпус, ұзақ мерзімді химиялық әсерлерден аулақ болыңыз. эрозия және шұңқырлы коррозия.

● Азық-түлік және фармацевтикалық ағынды сулардың тұтқырлығы жоғары майлы шламы

Органикалық адгезияны азайту және техникалық қызмет көрсету циклін қысқарту үшін ішкі қабырғаны ультра айна жылтырату өңдеуіне жаңартыңыз.

2. Жұмыс концентрациясы диапазоны мен дәлдік дәрежесін растаңыз

● Төмен концентрациядағы биохимиялық кері флюкс шламы (0~5 масса%): өлшеу диапазонын 0~10 масса%, дәлдік ±0,4 масса стандартын таңдаңыз үлгі; қалыпты жұмыс концентрациясы оңтайлы дәлдік үшін толық шкаланың 30% ~ 70% деңгейінде сақталады.

● Концентрациялық резервуардағы орташа қалыңдатылған тұнба (5~30 масса): Стандартты диапазон 0~50% (негізгі негізгі үлгі), дәлдігі ± 0,3 ~ 0,4 wt%, ағынды суларды сусыздандыруға арналған қоректендіру құбыры үшін кеңінен қолданылады.

● Тұнба қоюландырғыштан кейінгі жоғары концентрациялы концентрлі тұнба (30~55 масса): теңшелген диапазон 0~55 мас.% жоғары дәлдік оңтайландырылған ішкі блокқа қарсы алгоритмі бар нұсқа.

3. Құбырдың параметрін сәйкестендіріңіз: калибр, жұмыс қысымы және орташа температура

(1)Фланец калибрін таңдау

● Кәріз қондырғысының кәдімгі құбыры: DN65/DN80/DN100 стандартты фланец (PN10), негізгі шламға тікелей сәйкес келеді жеткізу құбыры;

● Үлкен калибрлі орталықтандырылған шламды тасымалдау құбыры: стандартты емес DN125~DN200 фланец өлшеміне сәйкес тұтынушының бастапқы құбыр өлшемі.

(2) Жұмыс қысымын сәйкестендіру

● Қарапайым ауырлық ағыны және төмен қысымды сорғы беру (≤1,0МПа): Стандартты 1,0МПа номиналды қысым үлгісі;

● Тұнбаны ұзақ қашықтыққа жоғары қысыммен тасымалдау (1,0~1,6МПа): жоғары қысымға төзімді арнайы құрылым 1,6 МПа.

(3)Орташа температураны таңдау

● Қалыпты ағынды су шламы (0~75℃): Стандартты конфигурация;

● Химия өнеркәсібінің жоғары температуралы ыстық шламы (75~90℃): жоғары температураның компенсацияланған нұсқасы. жаңартылған ішкі температураны өтеу чипі.

4. Жергілікті PLC басқару жүйесіне негізделген сигналдың шығыс режимін анықтаңыз

● Негізгі автоматты басқару (тек аналогтық сигнал арқылы сорғы жылдамдығын реттеңіз): Стандартты 4~20мА жалғыз шығыс, келесімен үйлесімді ағынды су қондырғысының барлық әдеттегі жиілікті түрлендіру сорғысының басқару шкафтары.

● Зияткерлік орталықтандырылған басқару + қашықтағы бұлттық деректерді бақылау: 4~20мА + қосымша RS485 Modbus RTU қос сигналы деректерді қашықтан жүктеп салу, тарихи есепті экспорттау және тұтас желіні жүзеге асыру үшін орталық PLC/SCADA жүйесін қосыңыз ұшқышсыз басқару.

5. Орнату ортасына сәйкес Қорғау және жарылыстан қорғалу дәрежесін таңдаңыз

● Жабық ағынды суларды пайдалану шеберханасы (қалыпты ылғалдылық, жанғыш газ жоқ): стандартты IP65 құйылған алюминий таратқышы корпус, күнделікті ылғалды цех ортасы үшін шаң өткізбейтін және су өткізбейтін.

● Ашық ауа құбырын орнату: IP65 үлгісін және қосымша бейімделген сыртқы жаңбырдан қорғайтын қорғаныс қақпағын сақтаңыз таратқыш үшін.

● Ұшатын жанғыш газы бар химиялық қалдықтарды өңдеу цехы: жарылысқа төзімді сертификатталған арнаулы Ex d таратқышы қабық (жарылысқа төзімді түрі), жарылысқа төзімді халықаралық стандартты сертификаттаудан өтеді.

6. Тұтынушыларға арналған жылдам таңдауды тексеру тізімі

Неліктен Sinou таңдау керек?

1. Тек сарқынды су тұнбаларының жұмыс жағдайлары үшін арнайы ҒЗТКЖ

Нарықтағы әмбебап көп салалы концентрация өлшегіштерінен айырмашылығы, біздің ағынды суларды шөгінділерді тазартуға арналған жоғары дәлдіктегі өнеркәсіптік құбыр желісінің суспензиясының концентрациясын өлшейтін жобамыз муниципалды белсендіру үшін арнайы оңтайландырылған. шлам, газдалған көбікті шлам және өнеркәсіптік майлы қалдық шлам.

Жаңартылған эксклюзивті көпіршікке қарсы интеллектуалды алгоритм биохимиялық бассейн аэрациясынан микроауа көпіршіктері тудыратын өлшеу ауытқуын тиімді өтейді, жалпы өнеркәсіптік ауырсыну нүктесі; ішкі өлі бұрыштары жоқ толық түзу тегіс ағыс арнасы органикалық шламды болдырмайды адгезия мен лайдың жиналуы, ағынды суларды тазарту желілері үшін құбырлардың бітелу ықтималдығын айтарлықтай азайтады. Тұнбаны беретін сорғы және автоматты флокулянтты мөлшерлеу жүйесі үшін алдын ала бағдарламаланған кірістірілген байланыс параметрлері, қосымша қосымша бағдарламалау жұмыстарынсыз далалық орнатудан кейін қосу және ойнату.

2. Әртараптандырылған ағынды суларға арналған коррозияға қарсы көп дәрежелі материал

Біз үш қосымша суланған компонентті қамтамасыз етеміз: бейтарап тұрмыстық ағынды сулар шламы үшін стандартты қалыңдатылған SUS304, SUS316L әлсіз қышқылды/сілтілі өнеркәсіптік ағынды сулар үшін және күшті коррозиялық жоғары хлоридті гальвания үшін титан қорытпасы қалдық шлам.

Ішкі қабырға жоғары тұтқырлығы бар май үшін жұқа жылтыратуды немесе ультра айнамен жылтыратуды қолдайды шлам, күрделі коррозиялық ағынды сулар жағдайында қызмет ету мерзімін ұзартады және қосалқы бөлшектерді азайтады ұзақ мерзімді пайдалану кезінде ауыстыру құны.

3. Жеткізу алдында қатаң стандартталған зауыттық модельдеу сынағы

Әрбір дайын концентрация өлшегіш өздігінен дайындалған нақты органикалық бар 36 сағаттық үздіксіз жұмыс сынағынан өтеді. қарапайым таза суды калибрлеудің орнына ағынды сулардың шламы.

Біздің QC тобы өлшеу дәлдігін, кедергіге қарсылығын тексереді өнімділігі мен PLC байланысының тұрақтылығы, жердегі тұнба ауытқуының модельденген жағдайында, тиімді түрде төмендетеді орнында орнатудан кейінгі сәтсіздік деңгейі және тұтынушылар үшін сатылымнан кейінгі техникалық қызмет көрсету жүктемесін азайту.

4. Біркелкі экспорт және жоба саудасы үшін толық жаһандық сертификаттау

Барлық өнімдер ЕО электр қауіпсіздігі және EMC стандарттарына сәйкес келетін ресми CE сертификатымен жабдықталған және ISO сапа менеджменті жүйесін сертификаттау.

Түпнұсқа сертификаттау құжаттарының толық жиынтығы, зауыттық тексеру есептері шетелде жобаларды тендерге, кедендік ресімдеуге және үшінші тараптың уәкілетті тексеруіне еркін ұсынылуы мүмкін; клиенттерге халықаралық импорт және экспорт саудасы кезінде тауарларды ұстау қаупін болдырмауға көмектесу.

5. Жекелендірілген жоба талаптары үшін икемді толық ауқымды теңшелген қызмет

Біздің техникалық команда тұтынушылардың нақты деректеріне сәйкес сатуға дейінгі тегін параметрлерді сәйкестендіру шешімін ұсынады шламның рН мәнін, қатты қоспаның ауқымын, құбыр калибрін, орташа температураны және жұмыс қысымын қоса.

Қолдау теңшелген өлшеу диапазоны, фланец спецификациясы (DN50~DN200), сигнал шығыс режимі (4-20мА / RS485 Modbus) және Ex d Жанғыш ұшқыш газы бар химиялық ағынды су цехтары үшін жарылысқа төзімді таратқыш, өте жақсы сәйкес келеді. жаңадан салынған немесе ескі реконструкцияланған ағынды суларды тазарту жобалары.

6. Сатудан кейінгі үнемді кепілдік және кәсіби техникалық қолдау

Біз өндірістегі сапа ақауларын қамтитын 1 жылдық толық машина кепілдігін, зақымдалған қосалқы бөлшектерді тегін ауыстыруды ұсынамыз. бөлшектерді кепілдік мерзімі ішінде. Өмір бойы тегін онлайн техникалық кеңес беру жыл бойына қолжетімді; қашықтағы бейне Орнату бойынша нұсқаулық және параметрлерді жөндеу барлық тапсырыстар үшін қамтамасыз етіледі, ал жердегі іске қосу қызметі мүмкін ірі көлемдегі коммуналдық сарқынды су қондырғыларын сатып алуды ұйымдастыру. Кепілдік мерзімі аяқталғаннан кейін тұтынушылар сатып ала алады құралдың ұзақ мерзімді пайдалану құнын бақылау үшін зауыттық тікелей өзіндік құны бойынша қосалқы бөлшектер.

Өнім сынақ элементтері және сынақ деректері

1. Шикізаттың түсуін тексеру

Тот баспайтын болаттан жасалған материал құрамы сынағы: SUS304/SUS316L металл элементінің мазмұны ұлттық стандартқа сәйкес келеді, коррозияға төзімділік айқын шұңқырларсыз 72 сағаттық қышқыл-негізді сіңіру сынағынан өтті.

Электрондық компоненттердің қартаю сынағы: таратқыш және сезгіш чип -20℃~70℃ ортада үздіксіз 96 сағат жұмыс істейді, деректер ауытқуы ≤±0,1wt%.

2. Гидравликалық қысымның ағып кетуіне сынау

Стандартты модель 30 минут ішінде 1,5 есе номиналды жұмыс қысымына (1,5 МПа) шыдайды, деформациясыз, сыртқы қабырғаның ағуы жоқ; жоғары қысымды теңшелген нұсқасы 2,4 МПа-да сыналған, ағып кетпестен толығымен жабылған.

3. Дәлдік калибрлеу сынағы

Ағынды сулардың сұрыпталған стандартты тұнба үлгілерімен сынау:

● Толық диапазон дәлдігі: ±0,3~0,4 масса%; қайталану қателігі ≤±0,2wt%.

● Төмен концентрация (1%~10%): қате＜0,3 мас.%

● Орташа концентрация (10%~40%): қате＜0,35 мас.%

● Жоғары концентрация (40%~55%): қате＜0,4 масса%

4. Кедергіге қарсы өнімділік сынағы

Микро көпіршікті кедергі сынағы: тұнбаға 5% ~ 12% ауа көпіршіктерін енгізіңіз, өлшенген мән дрейфі ≤0,35wt%.

Кішкентай талшық қоспасы сынағы: 0,5% органикалық талшықты қосыңыз, рұқсат етілген дәлдік ауқымында деректер ауытқуы.

5. Үздіксіз жүктеме модельдеу сынағы

Қалалық ағынды сулардың имитациялық тұнбаларымен 36 сағаттық үзіліссіз жұмыс, жиынтық жалпы ауытқу ≤±0,45wt%, 4-20мА/RS485 тұрақты сигнал шығысы.

6. Қоршаған ортаны қорғау дәрежесі бойынша тест

Қорғау сынағы IP65: Шаңды өткізбейтін, ішкі су кірмей немесе қысқа тұйықталусыз су шашу сынағы.

Жарылыстан қорғалған модель: тиісті стандартқа сәйкес Ex d жарылыс сертификатын тексеруден өтеді.

7. Сигналдың шығу сынағы

4~20мА ток шығысының қателігі ≤±0,5%FS; RS485 Modbus байланыс деректерін қабылдау қатесі=0, пакет жоғалмайды ұзақ қашықтыққа сымды беру.

8. Дайын өнімді кездейсоқ нүктені тексеру

Өндіріс партиясына 5% кездейсоқ іріктеу, жоғарыда аталған барлық элементтерді қайта тексеріңіз; біліктілігі жоқ өнімдер тікелей қалдықтар мен қайта шығарылды.
