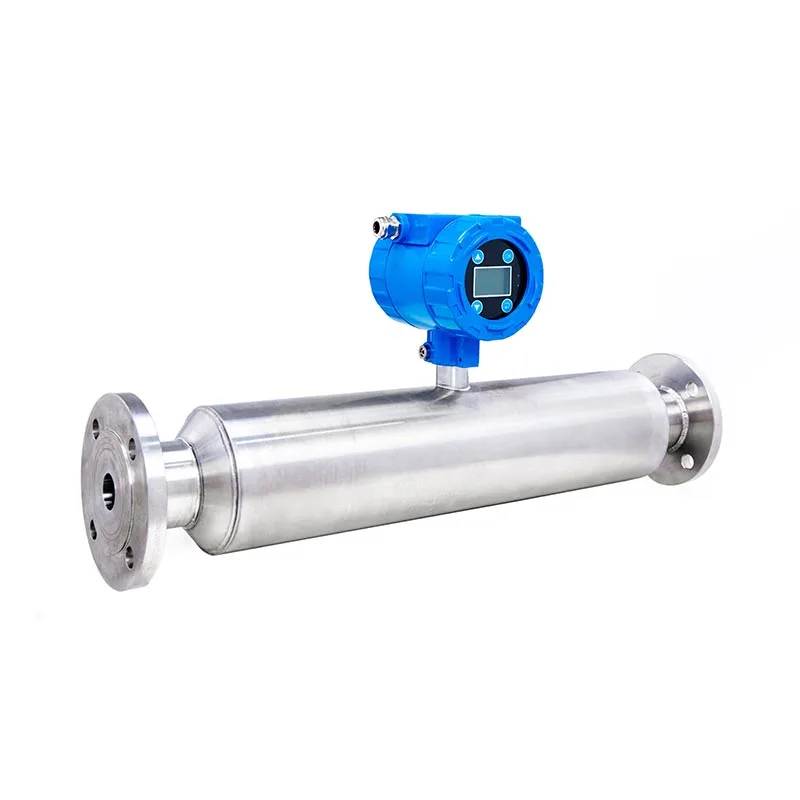

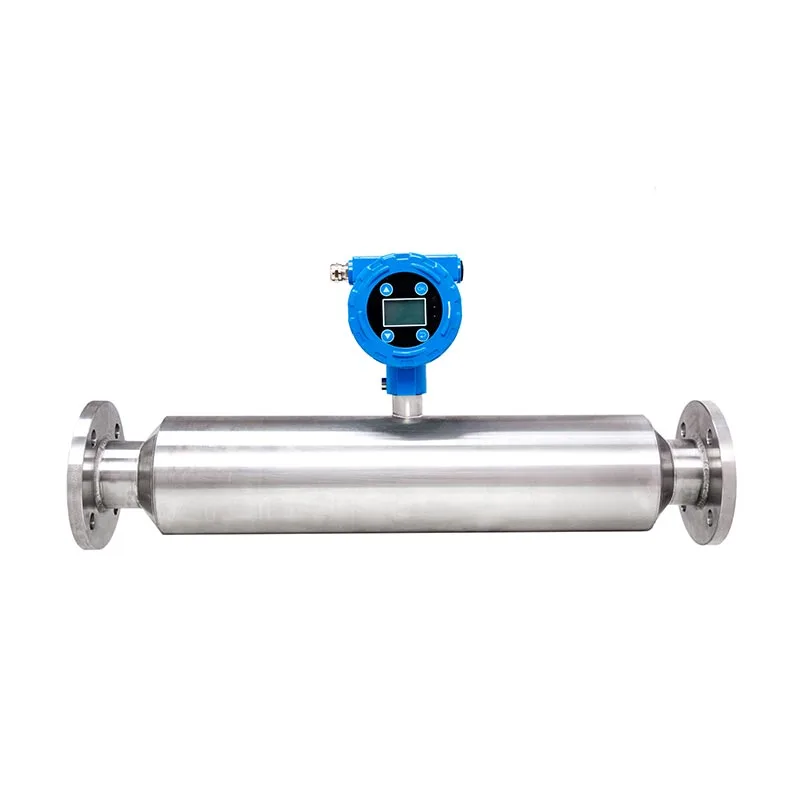

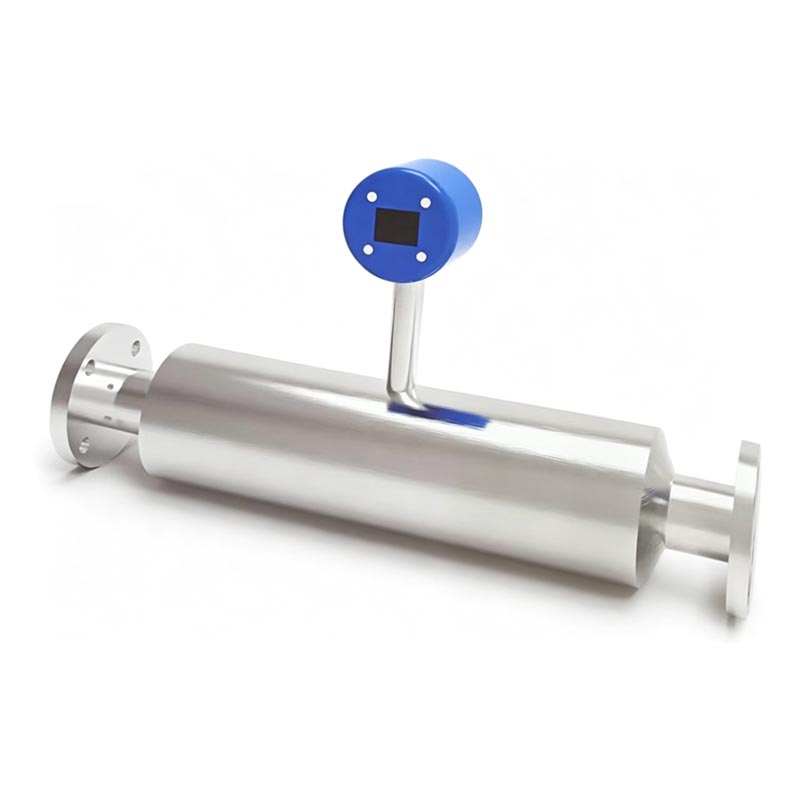

Құбыр жүйесін қолдайтын сүзгі прессіне арналған тот баспайтын болаттан жасалған құбырлы суспензия концентрациясын өлшегіш

SINOU - бұл автоматты бақылау құралдарына сәйкес келетін сүзгі прессіне бағытталған кәсіби өндіруші Сүзгі прессіне арналған тот баспайтын болаттан жасалған құбырлы суспензия концентрациясын өлшеуіш жаһандық басып шығару, химиялық, гальваникалық және қағаз өндіру тұтынушылары. Тікелей орнату құбыры ретінде жобаланған сүзгі престі кіретін суспензия құбырының құрылымы, ол жоғары тұтқыр, коррозиялық бояу шламы мен химиялық суспензияға бағытталған басып шығару ағынды суларының ерекшеліктері.

Барлық суланған бөлшектер қосымша Hastelloy коррозиясына қарсы SUS316L баспайтын болатты қабылдайды. теңшеу; нақты уақыттағы 4-20мА/RS485 сигнал шығыс сілтемелері сүзгіні басатын автоматты басқару шкафын беру ағынын реттеу үшін және мембрананы сығу қысымын ақылды түрде. Біз құбыр диаметрін, өлшеу диапазонын және жарылысқа төзімділік дәрежесін реттейміз Химиялық басып шығару және бояу мембраналық сүзгі прессімен сәйкес келетін толық автоматты жабық контурлы сусыздандыру жүйесін құру.

Өнімнің негізгі мүмкіндіктері

1. Тот баспайтын болаттан жасалған толық біріктірілген құбырлы құрылым Барлық құбыр корпусы және тот баспайтын болаттан жасалған кірістірілген сезімтал компоненттер Сүзгі прессіне арналған құбырлы суспензия концентрациясын өлшейтін құбыр жүйесі SUS316L тот баспайтын болатты қабылдайды, қарсылық көрсетеді. қышқыл, сілтілі және тұзды тот баспайтын бояу суспензиясы, ұзақ мерзімді коррозиялық ортада тот зақымдануын болдырмаңыз.

2. Ядролық емес ультрадыбыстық өлшеу технологиясы. Радиоактивті көзі жоқ, цехтық өндіріс үшін қауіпсіз; көпіршікке қарсы & талшықты кедергіге қарсы дизайн, жоғары талшықты басып шығару шламын және жұқа химиялық суспензияны бейімдеу, тұрақты өлшеу тіпті құбырдағы ауамен.

3. Тікелей фланецті құбырды орнату Кірістірілген құбырлы конструкция сүзгі прессті беру құбырына тікелей қосылады айналма трансформациясыз, қолданыстағы сүзгі-пресс цехы үшін азаматтық және құбырды өзгерту құнын үнемдеңіз.

4. PLC фильтрлі преспен автоматты байланыстыру Нақты уақыттағы концентрация сигналының шығыс сілтемелері сүзгі прессін басқару жүйесі; суспензия концентрациясы белгіленген шекті мәннен асқанда, жүйе автоматты түрде сорғы беру жылдамдығын азайтады немесе мембрананы ұзартады сүзгі тортының ылғалдылығын тұрақтандыру үшін сығу уақыты.

5. Өздігінен тазаланатын адгезияға қарсы ішкі құбыр Жылтыратылған ішкі түтік беті бояғыш пигментті және ұсақ шламның адгезиясын болдырмайды, тұрақты қолмен тазалау жиілігін азайтыңыз.

6. Бірнеше сигнал шығысы және интеллектуалды дисплей Жергілікті СКД нақты уақыттағы концентрация дисплейі + 4~20mA аналогты + қосымша RS485 Modbus байланысы, қашықтан бұлт деректерін жинауды және өндіріс жазбаларын экспорттауды қолдайды.

Техникалық параметр спецификациясы

Жұмыс принципі

1. Негізгі өлшем принципі

Концентрация өлшегіш кеңейтілген ультрадыбыстық кірістірілген анықтау принципін қабылдайды. Шлам құбыр арқылы ағып жатқанда Тот баспайтын болаттан жасалған кіріктірілген құбырлы суспензия концентрациясының өлшеуіш корпусы, сүзгі прессіне қолдау көрсететін құбырға арналған. Жүйе, ультрадыбыстық толқындар сұйық орта арқылы өтеді. Құрал нақты уақыттағы қатты мазмұнды есептейді және бояғыш ішіндегі тоқтатылған қатты бөлшектерден туындаған дыбыс жылдамдығының әлсіреуін анықтау арқылы суспензия концентрациясы & химиялық суспензия.

2. Сигналдарды түрлендіру және деректерді шығару

Кірістірілген жоғары дәлдікті зондтау чипі жиналған ультрадыбыстық сигналдарды сандық концентрация деректеріне түрлендіреді. The құрылғы стандартты 4-20мА немесе RS485 сандық сигналдарды шығарады және нақты уақыттағы концентрация мәнін сәйкес келетін мәнге жібереді. Химиялық басып шығару және бояу мембраналық сүзгі прессінің PLC шкафы.

3. Сүзгі пресс жүйесі бар жабық циклді автоматты басқару

Алдын ала орнатылған жоғарғы және төменгі концентрация шектеріне сәйкес сүзгі прессін басқару жүйесі автоматты түрде реттеледі қоректендіру сорғысының жиілігі және беру ағыны: сүзгі тақтасының ағып кетуін болдырмау үшін суспензия тым қалың болған кезде беру жылдамдығын азайтыңыз; өндіріс тиімділігін арттыру үшін суспензия тым жұқа болған кезде беру көлемін ұлғайту. Сонымен қатар, жүйе оңтайландырылады сүзгі тортының соңғы ылғалдылығын тұрақтандыру үшін мембрананы сығу уақыты.

4. Кедергіге қарсы көмекші дизайн принципі

Айнамен жылтыратылған ішкі түтік  тұнбаның адгезиясын және көпіршікті бекітуді азайтады. Кірістірілген алгоритм автоматты түрде жояды тұрақтылықты қамтамасыз ету үшін басып шығару шламындағы микро ауа көпіршіктері мен қысқа тоқыма талшығының кедергісі өлшеу дәлдігі.

5. Деректерді көрсету және қашықтан жүктеп салу

Жергілікті СКД экраны лезде концентрация деректерін тікелей көрсетеді; қосымша бұлттық жіберу модулінің жүктеп салулары тарихи шоғырлану жазбалары, өндіріс деректерінің статистикасын жеңілдету және келесі формуланы оңтайландыру шламды сусыздандыру.

Пайдалану сақтық шаралары

1. Алдын ала орнату және іске қосу кеңестері

(1) Өлшеуге кедергі келтірмеу үшін орнату алдында құбырдың ішкі қалдықтарын, мақта талшығын және қатты кесектерді тазалаңыз. түтік.

(2) Орнатқаннан кейін таза сумен нөлдік калибрлеуді аяқтаңыз; жоғарғы/төменгі концентрация шегі параметрлерін орнату сүзгі престі байланыстыруды басқару үшін сәйкес жергілікті тұнба.

(3) Есептегішті көлденең түзу құбыр бөлігіне орнату; шынтақтан, сорғыдан шығудан және құбырдың кенет кеңеюінен аулақ болыңыз турбулентті ағынның кедергісін азайтуға арналған позиция.

2. Күнделікті жүгіруді басқару

(1) Бос құбырды ортасыз өткізбеңіз; деректердің ауытқуын болдырмау үшін құбыр суы төгілсе, қуатты өшіріңіз.

(2) Тұрақты беру қысымын сақтаңыз, анықтау дәлдігіне әсер ететін ағын жылдамдығының күрт көтерілуін болдырмаңыз.

(3) Әр ауысым сайын нақты уақыттағы дисплейді және PLC кері байланыс сигналын тексеріңіз; деректер әдеттен тыс өзгерсе, тексеруді тоқтатыңыз.

3. Тұрақты техникалық қызмет көрсету ережелері

(1) Жабысқан пигмент пен тұтқыр шөгінді кетіру үшін күнделікті өшіргеннен кейін ішкі түтікті таза сумен шайыңыз.

(2) Әрбір 30 күн сайын қолмен үлгі алу зертханалық салыстыруды алыңыз, өлшеу дәлдігін қамтамасыз ету үшін құралды қайта калибрлендіріңіз.

(3) Кабельдің тығыздығын және қабықшаның тығыздалуын ай сайын тексеріңіз; коррозиялық цех үшін ескірген тығыздағыш бөлшектерін уақытылы ауыстырыңыз.

4. Арнайы қоршаған ортаны қорғау

(1) Қышқылды және сілтілі бояғыш шламының күшті жұмыс күйі үшін концентрлі химиялық заттарды тікелей құюдан аулақ болыңыз. жабдық корпусы.

(2) Сыртта орнатылған қондырғылар басқару қорабын ұзақ мерзімді жауын-шашыннан аулақ ұстайды; жарылыстан қорғалған нұсқасы ашылмауы керек жанғыш газ ортасындағы электр корпусы.

5. Ұзақ мерзімді өшіруді өңдеу

Жұмысты 15 күннен артық тоқтатсаңыз, түтік ішіндегі қалдық шламды толығымен тазалап, ішкі қуысты құрғақ күйде ұстаңыз және құбырды тығыздаңыз. екі ұшы.

Баптау және өндіру процесі

1-қадам: Жұмыс жағдайының орнындағы байланыс және техникалық параметрді растау

Біздің техникалық инженерлер химиялық басып шығару және бояу мембранасын жабдықтайтын тұтынушылардан толық өріс параметрлерін жинайды. Құбырдың номиналды диаметрін, суспензияның рН мәнін, талшықтың құрамын, жұмыс температурасын, құбырды қоса алғанда, сүзгі прессі қысым, нақты концентрацияның ауытқу диапазоны, PLC байланысы талаптары және цехтың жарылысқа төзімді сұранысы Тот баспайтын болаттан жасалған кіріктірілген құбырлы суспензия концентрациясын өлшегіш, құбыр жүйесін қолдайтын сүзгі прессіне арналған. Растау суланған материал (SUS316L/Hastelloy/Titanium), өлшеу диапазоны, сигнал шығару режимі (4-20mA/RS485), әрлеу теңшелген техникалық схема және деректерді талдаудан кейін ресми баға белгілеу.

2-қадам: CFD Flow Field Simulation + CAD құрылымдық оңтайландыру дизайны

R&D командасы ішкі түтік радиандық, ультрадыбыстық сенсорды орнатуды оңтайландыру үшін CFD сұйықтықты модельдеу бағдарламалық құралын қабылдайды Сүзгі прессіне арналған тот баспайтын болаттан жасалған құбырлы суспензия концентрациясын өлшегіштің орны мен ағынының арнасының орналасуы Қолдау құбыр жүйесі, суспензияның турбуленттігінен, талшық орамынан және ауадан туындаған өлшеу кедергілерін жояды көпіршік. Ресми өндірістік сызбаларды, құрамдас БОМ және байланыс параметрлері парағын ішкі техникалық кейін толтырыңыз аудит.

3-қадам: шикізатты сатып алу және кірісті тексеру

Сертификатталған тот баспайтын болаттан жасалған құбыр дайындамасын, легирленген материалды, ультрадыбыстық зондтау модулін, өнеркәсіптік таратқышты және сатып алыңыз. концентрация өлшегішке арналған электрондық керек-жарақтар. Суға батқан барлық металл шикізаты қышқылды-негіздік батырудан өтеді коррозияға қарсы нүктелік сынақ; электрондық компоненттер сақтау алдында жоғары төмен температурада қартаю скринингін аяқтайды, қабылдамайды біліктілігі жоқ шикізатты тікелей.

4-қадам: CNC дәл өңдеу және коррозияға қарсы бетті өңдеу

1.Adopt CNC лазерлік кесу, жіксіз автоматты дәнекерлеу және құбырлы негізгі корпус үшін дәл бұру;

2.Standard SUS316L құбырының ішкі қабырғасы адгезияға қарсы айнаны жылтыратуды жүзеге асырады; Hastelloy/Titanium теңшелген бөлшектер қышқыл және сілті коррозияға төзімділігін арттыру үшін тұздықты пассивациялауды аяқтайды, баспа бояу шламын бейімдейді қоршаған орта;

3. Сыртқы қорғаныс қабығы құю + коррозияға қарсы бояумен бүрку арқылы өңделеді.

5-қадам: Датчик жинағы, тізбекті сым және бағдарламаны алдын ала орнату

Кәсіби жұмысшылар ультрадыбыстық зондтарды құрастыру спецификациясынан кейін құбырлы корпусқа бекітеді; жинау таратқыш, дисплей модулі және сым терминалы. Бағдарлама алдындағы концентрацияның жоғарғы/төменгі шегі, сүзгі пресс байланысы шеберханадағы тұтынушының шлам ерекшелігіне сәйкес шығыс параметрі және кедергіге қарсы алгоритм, ішкі аяқтау тізбекті жөндеу.

6-қадам: Үлгіленген басып шығару суспензиясын жүктеу зауытының сынағы (негізгі QC сілтемесі)

Әрбір дайын концентрация өлшегіші өздігінен дайындалған жоғары талшықты қышқыл-сілтілі бояғыш тұнба сұйықтығымен 48 сағат бойы үздіксіз модельдеу сынағынан өтеді. Сынақ өлшеу дәлдік, көпіршікке қарсы және талшықты кедергілерге қарсы өнімділік, сигнал шығысының тұрақтылығы және байланыс реакциясы PLC сүзгі прессі; егер сынақ деректері төзімділік ауқымынан асып кетсе, ішкі алгоритмді реттеңіз.

7-қадам: Дайын өнімнің сапасын кешенді тексеру

Өлшемдік төзімділікті, қорғаныс дәрежесін (IP65/IP67/EX жарылысқа төзімді), тығыздау өнімділігін және тұтастығын қайта тексеріңіз машинаның жұмыс күйі; қоймаға қоймас бұрын сынақ деректерімен зауыттық тексеру есебін беру. 5% кездейсоқ іріктеу партияның консистенциясына кепілдік беру үшін қайта тексеруге арналған партия.

8-қадам: Ылғалға қарсы экспорттық орау және жөнелту

Ішкі құбырлар мен металл бөлшектерді тотқа қарсы маймен жағыңыз, өзек бөліктерін су өткізбейтін пластик пленкамен ораңыз; бума болдырмау үшін экспорттық фанер қорапқа жинақталған жабдықты, қосалқы тығыздағыштарды, орнату сызбасын және пайдалану жөніндегі нұсқаулықты толық жинақтаңыз теңіз суының ылғалдылығы және шетелдегі сүзгі пресстері жобалары үшін ұзақ қашықтыққа теңіз тасымалдау кезінде соқтығысудың зақымдануы.

9-қадам: Сатудан кейінгі орнату бойынша нұсқаулық және сайтта іске қосу қызметі

Бейнені қашықтан орнату нұсқауларын және параметрлерді калибрлеу қызметін қамтамасыз ету; толық жиынтық сүзгінің жаппай тапсырысы үшін баспасөз + концентрация өлшегіш жобасы, тапсырыс берушінің басып шығару және бояу шеберханасына кәсіби техниктерді ұйымдастырыңыз Тот баспайтын болаттан жасалған кіріктірілген құбырлы суспензия концентрациясының өлшегішін орнату орнында жөндеу үшін Сүзгі прессіне арналған Құбыр жүйесін қолдау, химиялық басып шығару және бояу мембранасы бар тұтас желілік жабық циклды байланыстыру сынағы. Сүзгі Күнделікті калибрлеу және техникалық қызмет көрсету үшін пресс және операторларды жаттықтырыңыз. Машинаға 1 жылдық толық кепілдікті енгізіңіз және өмір бойы құны бойынша қосалқы бөлшектерді жеткізу қызметі.

Өнімді бәсекелестермен салыстыру

Сәйкестендіруші жабдық

1. Негізгі сәйкестік хосты: Химиялық басып шығару және бояу мембраналық сүзгі прессі

Концентрация өлшегіш тікелей фильтрлі престі беру құбырына орнатылады, нақты уақыт режимінде суспензияны жібереді PLC шкафын сүзгілеуге арналған концентрация сигналы. Сүзгі прессі беру жылдамдығын, беруді автоматты түрде реттейді концентрация деректеріне сәйкес ұзақтығы мен мембрананы сығу қысымы, сүзгі тортының соңғы ылғалдылығын тұрақтандырады 55%~70% аралығында, шамадан тыс ағып кетуді және тұнба тығыздығы сәйкес келмейтін сүзгі матасының бітелуін азайтады.

2. Айнымалы жиілікті суспензия беру сорғысы

4~20мА сигнал арқылы концентрация өлшегішпен байланысты; кіретін тұнба шамадан тыс шоғырланған кезде сорғы азаяды баяу азықтандыру үшін жұмыс жиілігі; тым жұқа суспензия үшін сорғы беру көлемін арттыру үшін жылдамдығын арттырады. Түсіну жабық циклді автоматты беру және сорғыны қолмен жиі реттеуден аулақ болыңыз.

3. Флокулянтты мөлшерлеудің автоматты жүйесі

Концентрация деректері дәрі-дәрмекті автоматты түрде қосуды бағыттайды: жоғары концентрациялы тұнба флокулянт дозасын арттырады автоматты түрде төмен концентрлі шикі сұйықтық химиялық азықтандыру мөлшерін азайтады, коагулянт құнын 18% ~ 28% үнемдейді және алдын алады шамадан тыс химиялық қалдықтар.

4. Ағынды суға арналған резервуар араластырғыш араластырғыш

Шламды толығымен біртекті және біркелкі концентрацияда ұстау үшін тұнба қоймасының алдына орнатылады. қоректендіру құбыры, концентрация өлшегішті өлшеуге әсер ететін концентрацияның күрт ауытқуын күрт төмендетеді дәлдік пен сүзгі престің жұмыс тұрақтылығы.

5. Intelligent PLC орталық басқару шкафы

Концентрация деректерін жинау, сүзгі престің жұмыс параметрлерін, сорғы жұмысының күйін синхронды түрде жинау; түсіну тұнбаны кондиционерлеуді, беруді және сүзгіні престеуді толық технологиялық ұшқышсыз автоматты басқару, тарихи деректерді қолдау сақтау және RS485 байланысы арқылы қашықтан бұлтты тексеру.

6. Көмекші өлшеу құралдары (қосымша)

Онлайн рН мониторы: басып шығару бояуының ағынды суларының қышқылдық-негіздік ауытқуын бақылаңыз, реттеу үшін концентрация деректерін сәйкестендіріңіз сүзгі пластинасының коррозияға қарсы конфигурациясы және дәрілік зат формуласы;

Құбырдың электромагниттік шығын өлшегіші: нақты уақыттағы құрғақ тұнбаның жалпы мөлшерін есептеу үшін концентрация өлшегішімен жұмыс жасаңыз өндіріс статистикасы үшін салмақ.

7. Шламды конвейер және сүзгі торт ағызу конвейері

Концентрациямен бақыланатын тұрақты азықтандыру сүзгі тортының консистенциясын жақсартады; біркелкі құрғақ сүзгі торты көбірек шламды автоматты түрде тасымалдауға және сыртқа шығаруға ыңғайлы.

Өнімді сертификаттау

Барлық тот баспайтын болаттан жасалған құбырлы суспензия концентрациясының өлшегіштері ЕО талаптарына сәйкес келетін CE сертификатын алды. Еуропалық нарықта еркін айналымға жарамды электр қауіпсіздігі және электромагниттік үйлесімділік стандарттары.

Өнімдер ISO сапа менеджменті жүйесінің сәйкес сертификатынан өтеді, бүкіл өндіріс ағыны стандартталған сапаны бақылау спецификациялары.

Толық ресми сертификаттау құжаттары тапсырыс берушінің кедендік декларациясы, жобалық сауда-саттық және үшінші тараптың тексеруі.
